    2、 OGM放音：按一下OGM REC/PLAY键，则COP8 Pin11输入一触发脉冲，检测到其下
降沿后F1分别输出LLHLH电平去控制SWIC，同时F2按放音时序信号控制STIC，这时存贮在STIC的信息→Pin14→SWIC Pin11→Pin17→SP喇叭。

    3、 OGM发布：按一下ANSWER应答键使系统处于ANSWER应答状态。若外线来铃，则RING DET检测电路检测到低电平送COP8的RD引脚，这时其TXPWR引脚变低电平打开RFTX发射电路和TXDATA输出DATA到RFTX的MOD令手机振铃; 若已有ICM新信息NEW MESSAGE，则过12秒后COP8的F1和F2分别输出LHHLH电平和OGM放音时序信号让系统放OGM信息，否则要过24秒才放OGM; 同时COP8的Pin24输出低电平使HOOK RL动作接通外线，OGM发布的信号流向是STIC Pin14→SWIC Pin11→Pin22→324A→L-OUT→外线。

    4、 ICM录音：当OGM发布信息到外线结束时，STIC的EOM引脚输出一个低电平15.6ms的脉冲到COP8的Pin2，COP8检测后，其F1输出HLHHH电平使SWIC在ICM REC状态，同时COP8的口F3输出相应信号使机芯DECK在录音状态。ICM录音信号的流向是：外线→L-IN→COP8 Pin5→Pin8→Pin10→Pin2→P/R HEAD录放磁头。ICM录音期间若外线挂机或连续7秒不讲话，则SWIC的Pin25将输出VOX信号到COP8的Pin22使其退出ICM REC；若ICM录音时间超过30秒，亦将退出ICM REC。

    5、 ICM放音/快进、倒带（略）

    6、外线密码遥控放ICM：在OGM发布期间，若外线电话用DTMF拨号拨了本机的密码（一位数字），则该DTMF信号流经LM567组成的解码电路，若所拨密码正确，则输出一低电平到COP8的Pin14，COP8检测后使F1分别出LLHLL而口F3亦输出相应的时序信号使机芯处在放ICM状态，信号流向是：

      P/R HEAD→SWIC Pin2→Pin8→Pin10 Pin21→Pin20→Pin17→SP喇叭 Pin22→324A→L-OUT→外线

    7、 无绳手机监听正在录着的ICM信号：当ICM录音时，若无绳手机按了LISTEN监听键，则RF RX电路检测到相应的DATA送COP8的Pin36，COP8识别正确后其F4将使RF TX电路工作，TXMUT不静音，这时外线来的信号在送ICM录音的同时，也经下面流向发射到手机：L-IN→324B→C.IN→C.OUT→MOD→ANT。

    8、 无绳手机播放ICM信息：在待机状态，RF RX电路接收到无绳手机按其PLAY键的DATA信号，输入到COP8的Pin36，COP8 识别后，F1、F3将输出相应控制信号使系统工作在ICM放音状态，同时F4的控制信号使RF TX电路工作和取消TX静音，机芯P/R HEAD磁头放播的ICM信号除到SP喇叭外，还依下面通道到手机：SWIC Pin21→324B→C.IN→C.OUT→MOD→ANT

四、系统软件设计流程

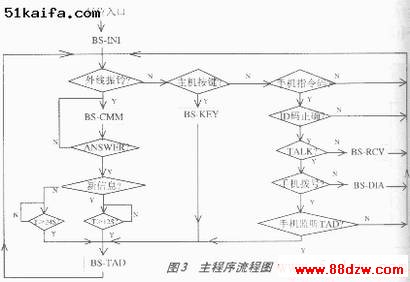

    本系统的控制中心是性价比较高的COP880C单片机[2]，它具有8位存储器映射体系结构、微总线+TM串行I/O口、带有捕获寄存器和自动重装寄存器的16位定时器/记数器和多级中断源----外部中断、软件中断、定时中断或捕获中断。系统的软件采用模块化设计，主要包括初始化模快BS-INI、中断服务模快BS-INT、键盘扫描处理模快BS-KEY、接收指令模快BS-RCV、发射指令模快BS-CMM、拨号处理模快BS-DIA和录放音模快BS -TAD。图3是主程序流程图。本程序中的DTMF信号是用CPU单脚输出PWM信号，通过外围BPF带通滤波器获得小失真的DTMF信号，既没芯片内产生DTMF的硬件电路，也没普通电阻排的D-A转换网络，而是利用了自动重装方式中用定时器一寄存器队构造的简单D/A转换器。

五、结语

    本系统设计把单片机软件技术、高频通讯技术、模拟电话通讯技术和机电一体化融为一体。批量生产和使用多年证明本系统设计合理、性能可靠。此系统设计可朝两方面深化，一是功能上，如改良为25频道、增加外线监听主机所在环境的声音、增加无绳手机打电话时双向录音功能---用ICM磁带录下通话双方讲话的内容；二是性能上，不用磁带录音，也不用焊在机内电路板上的存储IC，而是用可拔出和加密录音信息的IC卡。
