在EIT表版本更新方面，简单EPG收到当前和下一个节目信息以后，立即将过滤器设置成只接收新版本EIT P/F表，这样可以实时接收并更新简单EPG信息；对于高级EPG，由于信息量大且前端更新速度慢，所以在只在每次重新开机时接收最新版本的EIT表信息。

3.2 EPG数据库

传统机顶盒上的EPG数据库是单一的节目信息数据库，本文的优化处理在于：节目索引和节目详细信息分别建立数据库并彼此独立维护。其中节目索引数据库是按照频道－子表－段－节目的树状索引结构，如图4所示。其中段节点包含了它所属所有节目的id(参数event_id)，同时还包含了表示该段是否接收的参数sectavail。

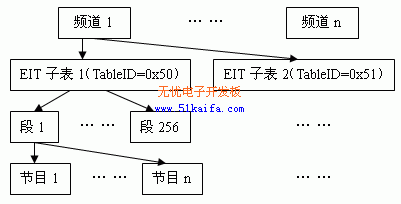

图4 节目索引数据库的结构

这种树状索引数据库有三个优点：

1.         树状索引所有节目id，这样便于节目信息的查询和按时间排序

2.         记录某频道的EIT表所有段的接收情况，便于SI引擎在接收时判断该段是否已经接收

3.         索引结构便于节目信息数据库的管理，如删除某一个频道的所有高级EPG信息等

节目信息数据库则存储了每个节目的详细信息，包括节目名称、节目起始和终止时间、节目简介以及节目语言种类等。其中重要的参数是节目id，通过该参数节目索引数据库可以访问相应的节目信息数据库内容。

3.3 EPG应用程序

EPG应用程序主要功能是响应遥控器中相关的EPG按钮，并查询EPG数据库，将节目信息按照时间排序输出到OSD界面中。对于简单EPG，只需作当前和下一个节目的时间排序输出；而对于高级EPG，OSD界面中选中特定频道和特定日期以后，通过访问EPG数据库中的节目索引数据库，提取出指定频道的所有节目id，然后根据节目id在节目信息数据库中筛选出指定日期的节目，并按节目起始时间做冒泡排序，最后输出到OSD显示。

4 结论

本文介绍了机顶盒中EPG系统的架构，并就具体的功能模块介绍了优化方案。在SI引擎方面提出了针对简单EPG和高级EPG不同的流程，在EPG数据库方面提出了节目索引和节目信息分离的数据库结构。这种优化结构在实际的EPG码流测试中取得良好的效果。

参考文献

[1] 夏恺等. MPEG_2TS流分析模块及系统的设计和实现，微计算机信息，2005年第20期
[2] 陈德林. EPG前段SI发表和机顶盒终端收表策略，广播与电视技术，2005年第8期
[3] ETSI EN 300 468-2000, Digital Video broadcasting(DVB); Specification for Service Information(SI) in DVB systems.
