2.2 语音模块

本模块采用的是TLV320AIC10。TLV320AIC10是TI公司近年新推出的低功耗∑-Δ型16位A/D、D/A音频接口（AIC）芯片。它由5个控制寄存器控制。其中，控制寄存器1：软件复位，DAC的16位或15＋1位模式选择以及抗混叠滤波器、抽样滤波器、插值滤波器使能/旁路选择。控制寄存器2：决定工作方式和采样速率。低功耗模式控制，分频寄存器控制（决定滤波器的时钟频率和取样周期）。控制寄存器3：软件关电，模拟及数字信号反馈和事件控制模式选择；ADC的16位或15＋1位模式选择。控制寄存器4：输入输出增益控制（通过控制输入和输出可编程增益放大器来实现）。AIC的初始化主要就是对这4个寄存器参数进行设定。该器件与单片机接口易于实现，开发和使用更加方便。尤其适合应用于低比特率、高性能密集设备的话音传输、识别及合成等的各种VoIP、电缆调制解调器、语音和电话领域。

2.3网络模块

无线接收发送模块选用的是CF无线网卡插槽。CF卡（CompactFlash）是1994年SanDisk推出的一种闪存卡。CF卡具有PCMCIA-ATA功能，并与之兼容，CF卡采用闪存（flash）技术，是一种稳定的存储解决方案，不需要电池来维持其中存储的数据。对所有保存的数据来说，CF卡比传统的磁盘驱动器安全性和保护性都更高，而且CF卡的用电量仅为小型磁盘驱动器的5%。这些优异的条件使得大多数PDA用网络设备都选择CF卡作为其首选接口。

本系统无线接收发送模块选用的是WL-672F CF无线网络适配器。该无线网络适配器为CompactFlashⅠ型适配器，可与配有Ⅱ型插槽的终端一起使用。使用该适配器，在移动使用PDA进行工作时，收发E-MAIL及访问服务器数据时，都可使之保持连接。其使用信用卡式设计，提供集成天线，可以和所有符合IEEE802.11b（DSSS）2.4GHz标准的无线网络设备进行交互式操作，也可以通过AP与有线以太网进行交互式操作，支持Ad-Hoc以及Infrastructure通讯方式，使用128-bit的WEP加密方式以保证网络的安全。

图1 VoWLAN语音终端的硬件框架图

建立连接后用户的模拟话音通过AIC10的AURXFP、AURXM、AURXCP输入，将模拟信号进行A/D转换形成数字信号流后传至编码模块。编码模块中的DSP根据系统要求将语音数据压缩，压缩后放入DOUT的寄存器中。

在接收语音数据时，在TLV320AIC10的帧同步FS为低电平，转换时钟信号SCLK的上升沿时，系统处理器将语音数据通过DIN送入AIC10进行解压缩，形成64Kbps的PCM码流，送入D/A进行数模转换，最后由AIC10的OUTP和OUTM输出模拟语音。

3 VoWLAN的软件设计

系统软件是基于SIP协议栈的基础上实现的。由于SIP协议栈采用模块化设计思想，因此，系统软件可以直接调用协议栈各模块提供的API。软件应用模块的消息获取线程是实时获取协议栈处理的结果（以消息或事件的形式存储在协议栈消息队列中），并把它转换成系统应用的消息结构存放在应用模块的消息队列中。图2是软件应用模块的程序流程图。

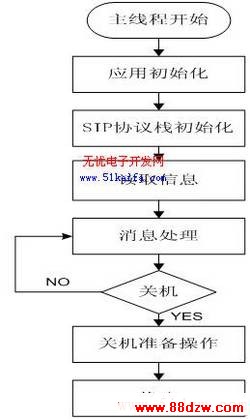

图2软件应用程序流程图

    图2中的“应用初始化”包括建立消息读取线程等；“SIP协议栈初始化”包括建立协议栈主线程、注册回调函数、协议栈其它模块的初始化及消息队列的建立等；“关机准备操作”首先进行注销操作，接着终止消息读取线程和协议栈主线程，释放软件应用模块和协议栈各模块占用的资源。

    协议栈模块包含事务管理和对话管理这两模块，同样，软件应用模块也包含类似的管理功能，即“呼叫(call)管理”。呼叫管理的功能和协议栈模块中的对话管理功能类似，只是呼叫管理侧重于和用户交互，通过人机界面显示信息，提示用户当前呼叫的进度，引导用户执行进一步的操作。
