三、内存映射

　　地址空间的低2GB分配给了存储器。在EP7209中,恰好在2GB下的8KB的空间是为内部寄存器所准备的且不可存取,EP7209的MMU应被编程为在访问这一区域时产生一个中断例外。

　　通过从十六进制地址8000.0000到8000.3FFF的一组内部存储器位置来寻址内部外围部件。这些内存位置在EP7209中被认为是内部寄存器。从0x8000.0000到0x8000.1FFF含有与CL-PS7111兼容的寄存器,包含了这些寄存器是为了向下兼容并称它们为旧的内部寄存器。

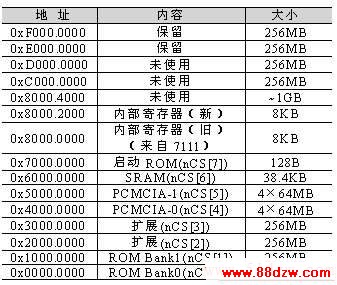

　　表2显示了ARM720T处理器的4GB地址空间范围在EP7209中是如何被映射的（当从片上启动ROM启动时将有不同的内存映射）,所显示的内存映射假定两个CL-PS6700卡控制器连结上了。如果此功能不需要的话,那么nCS[4]和nCS[5]存储器空间是可用的。外部启动ROM没有被完全解码（即：启动代码在0x7000.0000到0x8000.0000的256MB字节空间内将重复）。SRAM可被完全解码至最大的大小,即128KB,对超出此范围的任何位置的存取将绕回到这个范围内。

四、基于EP7209的最大系统

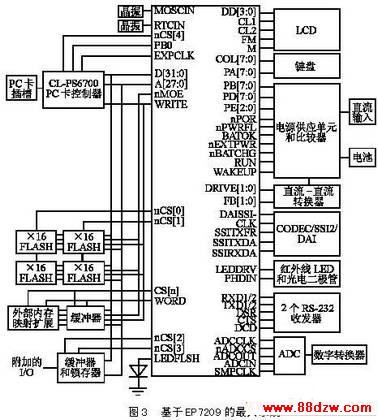

　　基于EP7209的最大配置系统如图3所示。此系统假定ROM为16位宽的器件。键盘可以连接到比图3所示更多的通用输入输出端口位,以支持多于64个键;然而,这些额外引脚将不能引线到WAKEUP引脚。

　　需要注意的是,三个串行接口（DAI、CODEC和SSI2）的输入/输出是多路复用同一组外部接口引脚的。因此,在任一时刻,系统只能使用这三个外围器件接口中的一个。

结束语

　　本文介绍了一种基于ARM核的音频解码器单芯片系统EP7209。描述了EP7209的整体结构、各功能块以及ARM处理器的地址空间在EP7209中是如何映射的。对EP7209的基本工作原理进行了讲解。最后给出了基于EP7209所能够构建的最大系统。希望本文能够使嵌入式系统的开发人员了解EP7209并加深对ARM核的理解。
