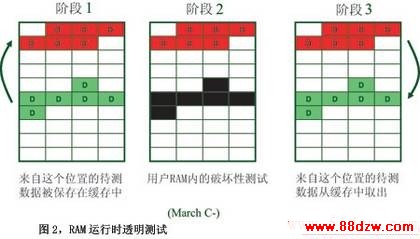

固件库为运行时测试提供一套不同的C函数。必须在优先权最高的中断例程中执行C函数，为了避免CPU负载过大，影响实时响应性能，固件库还提供了多个可选特性。用户可以选择March C或March X算法。对于有限的覆盖损耗，这两种算法的速度略微快一些。在一次测试中的待测存储单元的数量可以在报头文件内进行修改，这样，中断例程的时长可以微调到几纳秒的水平。

这个实例证明，像这样一个固件库，在开发时间上能给客户带来巨大好处。同样地，还要在封装过程中做类似的测试(通常是CPU测试，C语言几乎不准许直接处理内核寄存器和标志信号)；随固件库一起提供给客户的针对封装优化的例程不需要客户学习Cortex-M3指令集。

除这些单独测试外，当新建一个项目时，自诊断固件还提供一个B类软件参考框架，包括开发工具工作室、修改的矢量表和用于处理A类和B类变量的自定义链接器脚本文件。在复位矢量取用后，引导序列立即开始执行，并在应用启动前完成全部必要的测试(CPU、看门狗、时钟监视、RAM和闪存测试)，引导序列可以原样重复再用。测试完成后，这个安全引导序列立即返回到编译器C的启动入口点，这样从开发工具的角度看，所有的初始测试都是完全透明的(在数据自动初始化前验证RAM)。使用一种计数器方法监视程序序列本身，这样可以验证是否所有的测试都被执行过。

固件库不包括H.11.12.7表中的每一个测试项目。有些只与带外部存储器的系统相关(有关数据通道的第五部分)或ASIC/门阵列(有关定制芯片的第9部分)相关。有些检查与应用有关：关于外部通信接口的第6部分、关于中断控制的第2部分和关于输入输出外设的第7部分。下面快速了解一下如何测试中断和输入输出电路。

如果需要监视中断信号传输速率，并检测“无中断信号”或“中断过于频繁”，交叉检查几个独立的时基是一个不错的解决方案。实现这种方法相当地容易和简单，但是每种情况都需要逐一定制，具体设置取决于被服务的ISR的数量及其频率。基于这个原因，固件库中不包含这种方法。

对于输入输出外设，一个B类软件必须检测数字输入输出和模拟通道上的任何故障。这项检测属于假设性检测。以一个加热元器件为例，电源由一个双向晶闸管控制，温度由一个连接模数转换器的负温度系数(NTC)电阻器调节。如果双向晶闸管导通而温度没有上升，这表示数字输出或双向晶闸管已损坏，或者模数转换器工作不正常。无论如何，B类软件必须检测这些错误条件，并采取相应的处理办法。

固件库还配备技术文档和一个很有用的基于RS-232的Verbose模式。这个固件接受了欧洲测试机构VDE在真实条件下的现场测试，并获得了该机构的测试认证。STM32的自诊断例程通过了IEC60335-1认证。如果这些模块在使用前不做任何修改，并按照ST的集成指导原则使用，这些模块不需要再要重新评估，从而可以简化最终应用的认证过程，缩短产品上市时间，降低开发成本。

STM8系列8位微控制器也定位于家电市场，同样集成了双看门狗定时器和失效保护电路，其自诊断例程于2008年2月通过VDE的测试认证。
