在手机应用中，显示屏和相机等数据线路的带宽比音频更高，可以采用RC滤波器，如安森美半导体采用uDFN封装的NUF40xx、NUF60xx和NUF80xx等系列器件。此外，安森美半导体还为数据线路滤波应用推出采用极小型WDFN/uDFN封装的X3系列RC滤波器，包括NUF4310MN和NUF4110MN。这新系列的4通道RC滤波器在2.5 V电压时的线路电容仅为17 pF，集成了40个分立元件，提供极小占位面积(1.0×1.4×0.75 mm/1.0×1.6×0.75 mm)、极低阻抗(100 Ω)和业界领先的ESD保护(IEC61000-4-2第4级)，支持高达120 Mbps带宽，适合手机、移动互连设备(MID)、便携式媒体播放器(PMP)、数码相机、膝上型电脑或上网本等便携产品的高分辨率相机模块和显示屏等应用。

在上述手机高分辨率显示屏和相机接口等数据应用中，还可以采用高速LC滤波器，如安森美半导体的NUF2900MN。与传统RC滤波器相比，高速LC滤波器的截止频率更高、宽频衰减更大、插入损耗更低。如NUF2900MN的典型截止频率为350 MHz，在800 MHz至6.0 GHz频率时提供大于-30 dB的衰减，插入损耗性能也更具优势，参见图4。

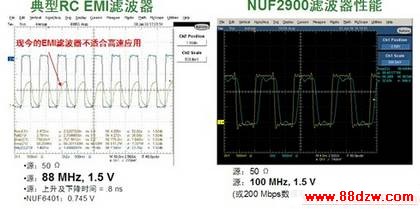

图4：典型RC EMI滤波器与高速LC EMI滤波器(NUF2900)的响应性能比较。
