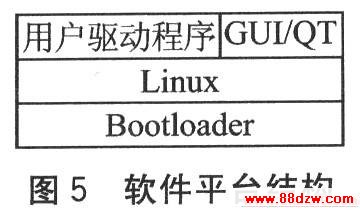

    手机编程实验台软件平台包括Bootloader、嵌入式 Linuxkernel、GUI QT和用户驱动程序4个部分，Bootloader如图5所示。代码(即启动代码)是处理器复位后进入操作系统之前执行的一段代码，主要是为运行操作系统提供基本的运行环境，如初始化CPU和堆栈、初始化存储器系统等。

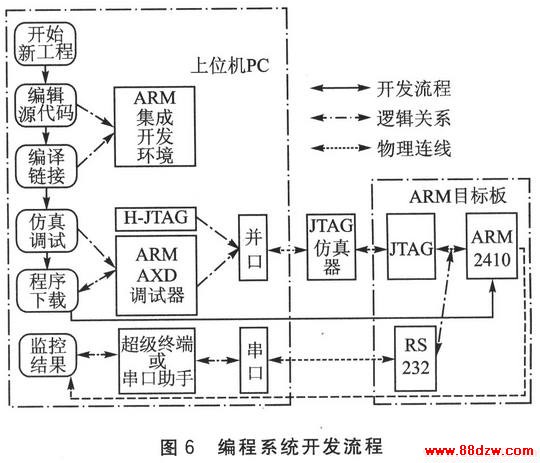

    软件平台的逻辑操作如图6所示。

4 手机编程开发平台应用程序设计
    作为基本技术学习的内容，该基本的手机编程应用程序主要是基于ARM的应用处理模块与GSM模块，来实现相互通信的无线数据传输，包括应用AT指令集的 GSM模块数据读写子程序、键盘控制处理子程序、LCD显示子程序等。此外，还提供了一个手机拨号及收发短信的程序。

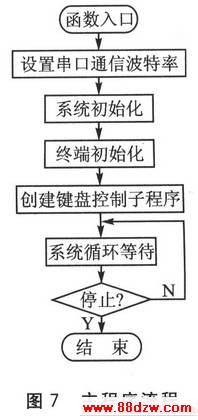

    (1)主程序流程主程序的流程如图7所示。首先对输入参数进行检查，完成对手机通信模块的串口波特率的设置，同时对串口通信其他的一些属性进行设置，从而保证手机通信模块与GSM模块的正确通信。初始化结束后，就可以建立键盘控制与读GSM模块子函数，此过程需要嵌入式Linux操作系统库函数的支持。最后，主函数处于等待外部中断请求的状态中。外部中断请求分别来自键盘输入和外部呼叫。

www.88dzw.com

    (2)键盘控制流程

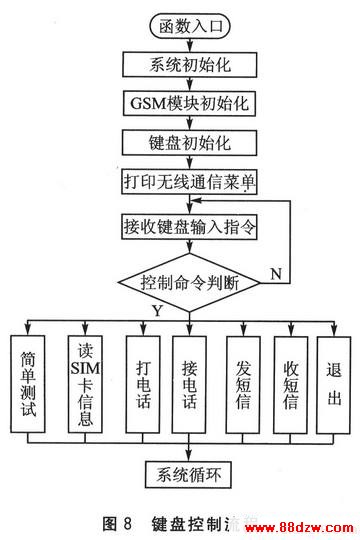

    键盘控制流程如图8所示。键盘操作是用户与无线通信系统的交互接口，用户首先对系统所提供的各种服务菜单进行选择，然后系统根据用户的选择对GSM模块进行设置。之后进行键盘的初始化，显示系统向用户提供的各种服务菜单，并等待用户选择。最后对用户的选择进行判断，并跳入相应的服务程序中。

结 语
    手机编程技术是通信工程专业应当学习的一项重要工程技术。本手机编程实验平台就是为了满足手机编程技术的学习而设计的。构建了基于嵌入式系统的手机编程硬件平台和软件平台，不仅可以提供完整的编程系统，还提供了重要的手机程序验证系统，对手机编程的教学和手机功能应用的扩展开发具有很高的实用价值。

www.88dzw.com

2．2 应用程序处理模块

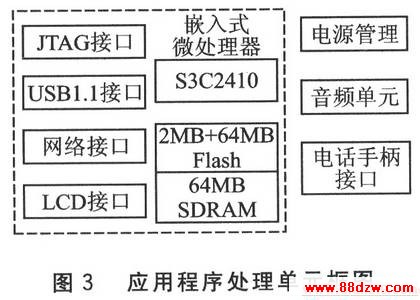

    应用程序处理模块用来实现手机控制和操作的全部功能。本应用处理器模块以S3C2410构成的ARM9嵌入式微处理器系统为核心。应用程序处理模块包括嵌入式微处理器单元、音频输入输出电路单元和电源单元，如图3所示。

    图3中，嵌入式微处理器系统模块具有如下技术特点：CPU为Samsung S3C2410X，200 MHz主频；2 MBNOR Flash，64 MB NAND Flash；64 MB SDRAM，由2片K4S561632组成，工作在32位模式下；3．5 in的TFT显示屏，320×240像素；USB1．1标准Client接口，10M以太网网络接口，20针JTAG调试接口。
