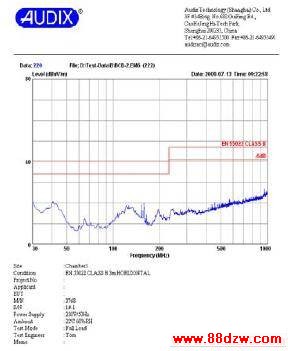

图7a 辐射EMI 测试结果（Vertical）

图7b 辐射EMI 测试结果（Horizontal）

　　基于AP3768 的手机充电器方案具有卓越的输出电压和输出电流调整率，待机功耗满足五星级要求并有足够的量产裕量，平均效率超出了能源之星外部电源2.0 要求6%，输出纹波小。同时，该方案有良好的EMI 结果，低于EN55022 标准超过6dB，总体成本低，具有很高的性价比和极强的市场竞争力。

www.88dzw.com

　　以下为该方案的测试结果，测试时在系统板输出端接有长度为1.8m、 AWG26的输出线。

　　1. 待机功耗(Standby Power)

　　手机充电器五星级标准为了达到节能的要求，对待机功耗有严格的规定，要求在输入为230VAC 时，系统得到待机功耗要小于30mW。

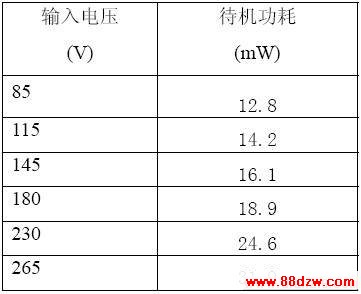

表1 待机功耗

　　从表1 中可以看出，本方案在230V 输入时，空载的损耗只有24.6mW，满足了五星级要求，并且有了足够的裕量。

　　2. 输出电压、电流曲线(I-V Curve)

　　系统的输出电压、电流的测试端在26AWG 输出线末端。由于AP3768 有可调的输出线缆压降补偿和温度补偿，因此，在不同的环境温度（-5℃至45℃），不同的输入电压下，系统都能获得良好的输出电压、电流特性。

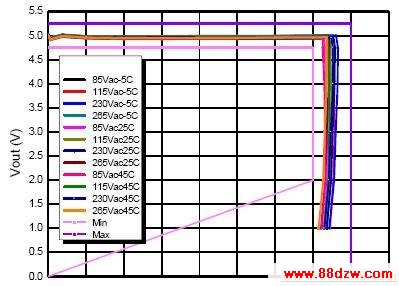

图3 系统的输出电压、电流特性

　　AP3768 系统在-5℃至45℃的环境温度，交流85V 至265V 的输入电压下，输出电压调整率可以做到±1.25%，输出电流调整率为40mA，为批量生产留了足够的裕量。系统恒流输出时的电压范围为1V-5V，可以在很大范围内实现恒流输出。在系统输出短路的情况下，控制芯片进入打嗝(hiccup)模式,降低了系统功率，保证了系统的安全。

　　3. 系统的效率

　　2008 年10 月能源之星发布了最新的2.0 版外部电源能效标准，新的能源之星2.0 规范与任何规范或标准相比，提出了更严格的带载效率要求。该规范规定，输出3.5W(5V/700mA)的电源,平均效率必须达到65.5%。

　　AP3768 的工作电流只有300uA，而且在轻载时，采用了线性降低工作频率的方式，降低了轻载时的开关损耗，因此，AP3768 的系统很容易满足能源之星2.0的效率标准。图4 为AP3768 系统输出线端的效率测试结果。在AC 115V 输入时，系统的平均效率为73.0%，在AC 230V 输入时，系统的平均效率为71.5%，超出了能源之星外部电源2.0 的能效标准6%。

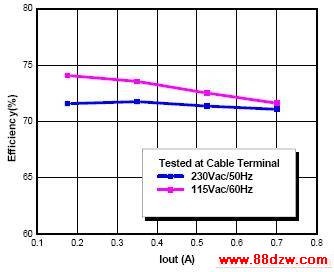

图4 系统的效率

　　4. 输出纹波

　　系统在最差情况（交流265V 输入，700mA 输出）时，系统输出电压的纹波仍小于100mV,仅为87mV。

图5a 输出的低频纹波

图5b 输出的开关纹波
