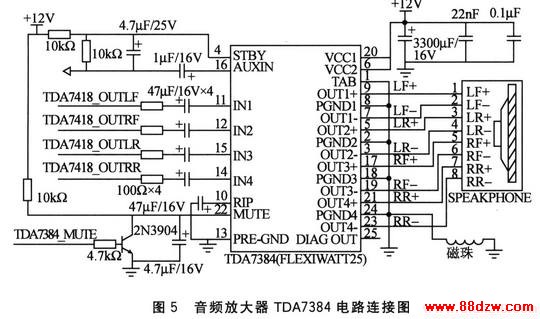

    收音模块Si4730对外通信接口为I2C总线，将它挂在系统I2C总线上，AML8613可以对其相关寄存器进行设置。收音机和AML8613输出的音频信号非常微弱，没有足够的功率驱动车载音响。它们通过音频多路选择器后输入到音频放大器TDA7384。其具体电路连接如图5所示。

    (4)SD和USB HOST接口单元

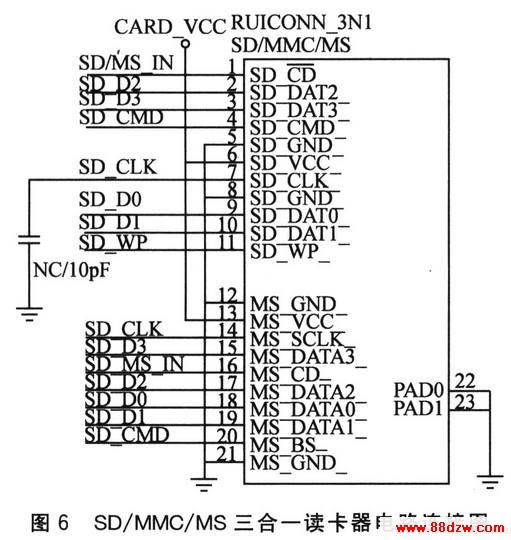

    SD接口是读取SD／MMC／MS数据，AML8613集成了SD接口，可以直接将三合一读卡器连接到AML8613芯片相对应的引脚上。SD_CMD、SD_CLK、SD_WP、SD／MS_IN、SD-DO～SD_D3需要接4．7 kΩ上拉电阻，具体电路如图6所示。
