CF卡在DM642基便携式数字视频系统中的应用

文章摘要：www.88dzw.com total section为存放的总视频数据的个数，初始为0；current section则为当前要进行操作的视频的编号，初始为1；addressl为第一段视频的起始地址，初始值为0x00000002，而address2为第二段视频数据的起始地址，初始值为0，其后的数据在初始化时均设为O。 在每次系统启动时都需要首先读取第一个扇区的信息，读取的信息放在一个宽度为4字节的数组infolba里，则每段要读写的视频地址计算方式如下：currentaddress=infolba[current section]，相应地在完成读写操作后要重写第一扇区，对索引信息

CF卡在DM642基便携式数字视频系统中的应用,标签：电子小制作,http://www.88dzw.com
www.88dzw.com

    total section为存放的总视频数据的个数，初始为0；current section则为当前要进行操作的视频的编号，初始为1；addressl为第一段视频的起始地址，初始值为0x00000002，而address2为第二段视频数据的起始地址，初始值为0，其后的数据在初始化时均设为O。
    在每次系统启动时都需要首先读取第一个扇区的信息，读取的信息放在一个宽度为4字节的数组infolba里，则每段要读写的视频地址计算方式如下：currentaddress=infolba[current section]，相应地在完成读写操作后要重写第一扇区，对索引信息进行更新，具体为total section、current section和下一段视频数据存放的地址。
    从实用角度讲第一扇区可以存放约125段视频的首地址，可基本满足使用的要求。根据设计addressl的值恒为Ox00000002，而total section和Icurrent section又有特定的大小关系，那么Infolba的前三个数据可作为校验标志用于检测当前的CF卡空间分配是否符合要求，若不符合要求就按照初始值进行初始化。一般情况下current section=totalsection+1， 当current section小于或等于total sectiOn的时候，若进行写扇区的操作，则infolba[current section]以后的数据信息都会被覆盖或丢失索引信息，这样可以确保CF卡内存空间的重复使用。在本系统中通过外部硬件控制电路输入控制信号，可以方便地实现录像、播放、快进、快退、暂停等功能，很明显可以通过快进、快退改变current section的值来对CF卡上的视频数据进行播放或者是覆盖操作。

3 结束语
    本文给出了CF卡和DM642的软、硬件接口，通过CCS2．2平台和RF5框架整合了软件工程，成功地将CF卡应用到基于DM642的便携式数字视频系统中。将程序烧写到板载flash后，可以实现上电自启动。通过多次试验和对程序的优化，系统运行良好，这说明本方案成功地解决了便携式设备要求的实时性、大容量和稳定性，具有广阔的应用前景。

www.88dzw.com

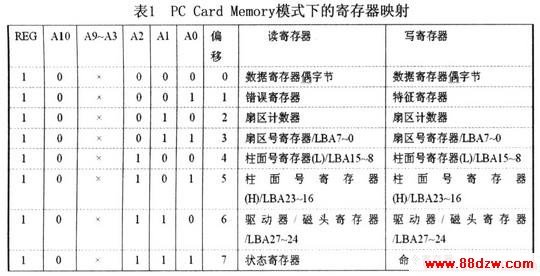

    寄存器0用于读写数据，寄存器1在读操作时是错误寄存器，存放错误信息，写的时候是特征寄存器。寄存器2用于存放读写扇区的数目。寄存器3~6用于存放读写扇区的地址。CF卡的扇区寻址有两种方式：物理寻址方式(Cylinder／Head／Sector，CHS)和逻辑寻址方式(Logical Block Addressing，LBA)。CHS是扇区对应的具体的柱面、磁头和扇区的地址，LBA的地址则在逻辑上是连续的，两种寻址方式的转换关系为：LBA地址=(柱面号×磁头数+磁头号)×扇区数+扇区号一1。本文选择LBA的线性寻址方式。
    寄存器7在读和写时具有不同的意义。读操作时是状态寄存器，存放CF卡的状态信息，写的时候是命令寄存器，用于设置命令，完成相应的操作。
    CF卡读写程序之前要初始化DSP和CF卡，初始化GPIO，将DM642的CE2空间设置为8位异步接口，将／REG配置为高电平，同时设置CF卡为8位数据接口。
    在读写扇区时，首先要设置好起始扇区的LBA地址和要读写的扇区数目，然后再设置命令寄存器，读取数据设置为20H，写入数据设置为30H，写完后读取状态寄存器，只有当状态寄存器为“58H”时才能开始读写操作，否则继续查询状态。由于数据接口为8位，这样对一个扇区就需要读或写512次数据寄存器即可。之后还要读取状态寄存器看是否为“50H”，判断CF卡的操作是否完成，若完成，则退出本次操作，否则继续查询直至完成。

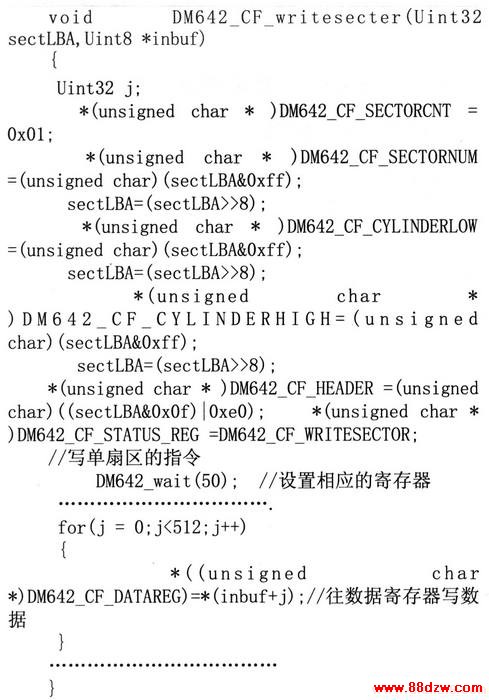

    CF卡写一个扇区函数部分源码如下：
