　　2．3 其他模块设计

　　LCD显示屏选用的是AUO公司的A030DL01(320×240)工业级液晶屏。该液晶屏的彩色格式为RGB656格式，彩色色深可达到64K色，显示文件名和歌曲基本信，同时因屏幕空间较大，可添加彩色背景画面。汉字显示是通过添加字库软件实现的。键盘有4×1个按键，方便用户控制播放器，同时也保证在语音模式不能正确工作时可以按键控制机器。

www.88dzw.comMPEGDEC_STREAM*MPEGDEC_open(char*filename，MPEGDEC_CTRL*ctrl)；
功能描述：打开MPEG音频文件。
参数：filename为待打开的音频文件，ctrl为控制数据解码信息的结构体。
返回值：打开成功，则返回包含数据流信息和解码信息的结构体指针；失败，则返回NULL。

　　void MPEGDEC_dose(MPEGDEC_STREAM*mpds)；
功能描述：关闭MPEG音频文件。
参数：mpds指向待关闭的音频文件。
无返回值。

　　unsigned long MPEGDEC_decode_frame(MPEGDEC_STREAM*mpds，short*pcm[MPEGDEC_MAX_CHANNELS]);；
功能描述：为当前打开的音频文件的一帧解码。
输入：mpds指向打开的音频文件。
输出：pcm[]存放解码后的16位音频数据；pcm[0]中存放单声道或左声道或声道1的数据；pcm[1]中存放右声道或声道2的数据。
返回值：返回解码一帧的音频数据数目；返回MPEG-DEC_ERR_EOF，则说明当前帧是最后一帧；返回MPEG-DEC_ERR_BADFRAME，则说明该帧已损坏。

　　3．2．2 歌曲基本信息结构体

　　按照MP3的ID3 V1．0标准定义，MP3文件的最后128字节用来存放标签头、歌曲名、演唱者等信息。为了在LCD屏上显示当前播放歌曲的基本信息，给出了一个结构体来读取并存放这些信息。这个结构体定义如下：

　　3．2．3 播放主流程

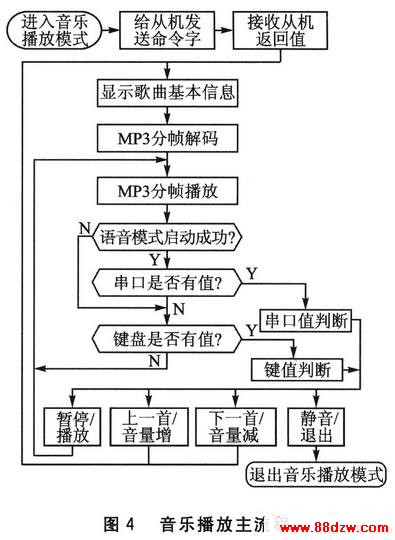

　　当用户选中歌曲进入播放界面时，ARM7主机首先通过串口给单片机发一个命令字0x01，通知从机进入识别“播放器”这组命令的函数。从机接收到命令后，首先判断“播放器”这组命令是否已经训练。若训练，则返回0x04，同时播放器的语音模式启动成功；若未训练，则返回0x06，LCD屏显示提醒用户训练该库；若从机在规定时间内(因实时性要求，这里“规定时间”指200 ms)返回其他值或未返回值，则播放器的语音模式启动失败。若成功启动语音模式，音乐是分帧解码后播放，在帧一帧循环中，主机需查询键盘和串口，来实现“ 上一首”、“下一首”、“播放”、“暂停”、“退出”和调节音量的功能。若语音模式启动失败，则只需查询键盘。每次接收到“退出”命令时，主机在退出音乐模式前需通过串口发送0x05给单片机，通知单片机同步退出该模式；单片机接收到命令后，需返回0x04告知主机已退出。播放的主流程如图4所示。关于语音命令如何训练，可见参考文献[5]，这里不再赘述。

　　4 实验结果

　　以W90P710开发套件+凌阳SPCE061A为硬件，采用嵌入式操作系统μClinux，在实验室安静和嘈杂的情况下(安静时室内噪声为50 dB，嘈杂时为60 dB)，测试播放器语音模式的工作效率。在测试语音模式的工作效率前，先进行了按键测试，测试通过率为100％，且音乐播放流畅，响应满足实时性要求。
