自动烹调功能，内部自带1 自动烹调功能：烧水。

6 种自选功能：火锅，炒菜，蒸煮，炖焖，煎炸，烧烤，其中火锅，炒菜可以调节不同的火力档位；蒸煮，炖焖，煎炸，烧烤4 种功能可以选择不同的温度。

可以实现1~720 分钟预约开机功能，1~180 分钟的定时关机功能。

系统提供2 小时自动关机的保护功能。

3、系统硬件设计

系统采用SPMC65P2404 作为主控MCU，主要模式有：键盘扫描，锅体温度检测，IGBT

温度检测，电流过流检测，超压欠压检测，振荡信号检测，风扇控制，数码管显示控制，LED 控制，蜂鸣器控制，系统启动控制。

www.88dzw.com

4、系统软件设计

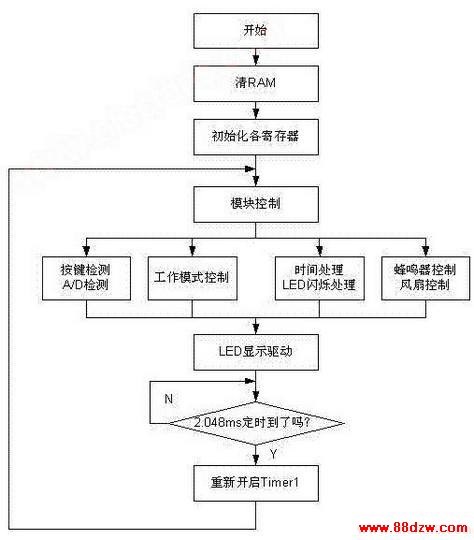

主流程采用分时结构，在每个不同的时间片进行不同的工作，时间片可以对动态扫描的LED进行定时刷新和扫描，方便程序控制。

工作时采用时间轮循的方式，能有效的利用时间资源。过程中主要通过标志的方式将信息传递到其他模块。

中断程序

电流过流中断是整个系统唯一的中断，当产生中断时，系统马上停止控制信号，然后置电流过流标志，让系统在其他地方检测过流的状态是否持续3 秒，若是，则产生电流过流的报警信号，系统停止工作。

功率调节模块

系统需要根据外部电压和电流的大小，来计算是否已经达到了设定的功率值，通过比较后的功率大小关系来调整PWM 值，以输出比较恒定的功率。

假设外部电压为V1，

MCU 检测到的电压值V2，根据电路计算得：

V2=5.1*V1/（330+5.1）

得到的A/D 值DATA 为：

DATA=V2*256/5

外部电流和MCU 通过转换的电压的测试值的关系为：

外部电流值/转换后的电压=2.4

根据上述关系来换算功率值的大小：

P=V*I=0.06*AD（V）*AD（I）

推出：AD（I）=100*P/（6*AD（V））

确定AD（I）后，再通过调整PWM 值，以使AD（I）达到计算的值。

www.88dzw.com

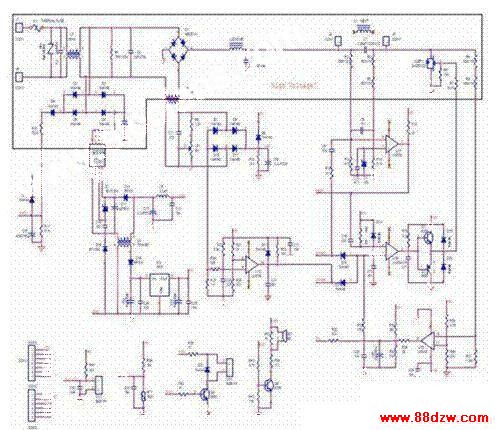

功率板电路分析
交流电220V 经过前端滤波处理，通过整流桥，变成大约310v 左右的直流电，通过MCU控制IGBT 的导通和关闭，来控制加热线圈的工作状态。

开关电源部分采用TI 公司最新推出的集成电路VIPer12A，来实现不同电压的输出，AC 接入后经过半波整流，接到VIPer12A 的电压输入脚，输出端通过稳压变压的方式来得到18V 和5V 直流电，为IC 和其他外围元件提供电源。

电路中包含有电流检测部分，通过电流互感器将总回路的电流按比较缩小后，通过整流，变成直流，连接电阻到地，系统通过检查电阻端的电压来判断回路的电流大小。同时回路电流若超过一定值后，通过另一端的保护信号反馈到IGBT 的控制端，将控制信号拉低，使IGBT 停止工作，同时送到MCU，让系统停止工作，并产生报警信号。

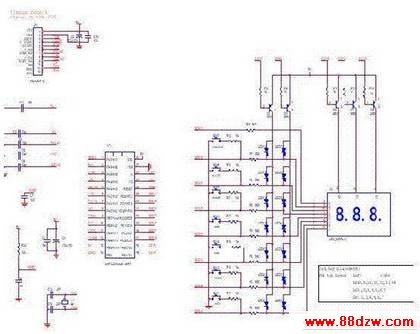

控制板电路分析

主控板中主要由MCU，数码管，发光二极管，按键，复位电路组成，数码管采用共阳型的，发光二极管驱动方法为动态扫描，按键与SEG 线复用，控制COM 口，回读SEG 数据的I/O 来扫描按键。复位电路为低电压复位电路，当电压低于2.6V 时，系统产生复位。
