3．3 SD卡的通用写命令

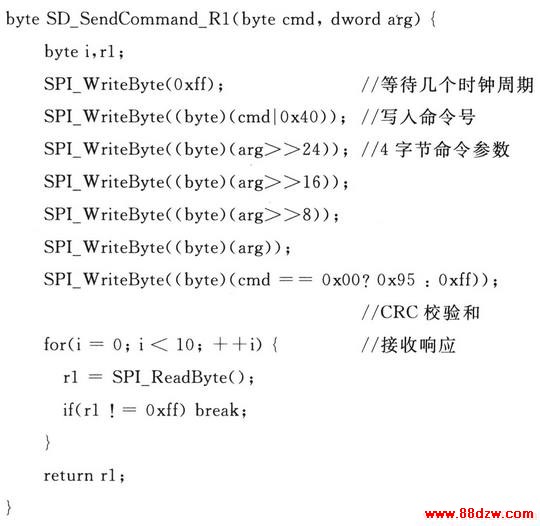

    由于SD卡的命令具有统一的格式，因此可以用一个通用的写命令函数来实现所有命令的发送。另外，考虑到多数命令的响应类型都是R1，这里的通用写命令函数所接收的响应类型默认为R1。函数代码如下：

3．4 SD卡的初始化

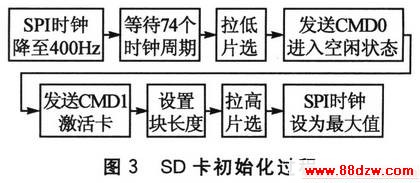

    SD卡的初始化要遵循一定的步骤。首先将SPI时钟降低到400 kHz，等待至少74个时钟周期。接着拉低片选信号，并发送CMD0命令，对SD卡进行复位并使其进入SPI模式，这里需要正确的CRC校验，校验字节为0x95。若SD卡进入空闲状态(即接收响应为0x01时)，则发送CMD1命令，激活卡的初始化过程，此时响应为0x00。然后设置块的长度，一般为512字节。最后将片选拉高并将SPI时钟设为最大值，以保证最大的读写速度。SD卡初始化过程如图3所示。

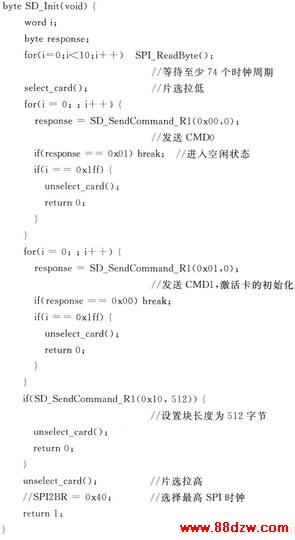

    SD卡初始化代码如下：
