用LM386制作半双工对讲机
[09-14 01:06:22] 来源:http://www.88dzw.com 电子制作 阅读:8493次
文章摘要:本对讲机成本低廉,电路简单,可用于办公室不同房间对讲、婴儿室监听等。通话距离可达2Km。工作原理电路原理见图1(点此下载原理图)。该电路只能进行“半双工”对讲,即主机和分机之间只能一方说、另一方听,而不能双方同时听说。听、说由开关S1转换,S1设在主机处。图中所示S1位置可分机说、主机听;若S1拨向下方,就变为主机说、分机听。分机方只设一只扬声器BL2,既当话筒又当听筒。主机扬声器BL1也是如此。LM386用作功放,由第③脚输入信号,第⑤脚输出信号,第①、⑧脚所接电容可调整电路增益,可不用。电源电压从4.5-9V均可。元器件选择与制作元器件清单见下表。
用LM386制作半双工对讲机,标签:电子小制作,http://www.88dzw.com 本对讲机成本低廉,电路简单,可用于办公室不同房间对讲、婴儿室监听等。通话距离可达2Km。
工作原理

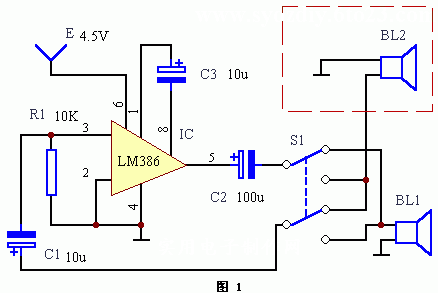

电路原理见图1(点此下载原理图)。该电路只能进行“半双工”对讲,即主机和分机之间只能一方说、另一方听,而不能双方同时听说。听、说由开关S1转换,S1设在主机处。图中所示S1位置可分机说、主机听;若S1拨向下方,就变为主机说、分机听。分机方只设一只扬声器BL2,既当话筒又当听筒。主机扬声器BL1也是如此。LM386用作功放,由第③脚输入信号,第⑤脚输出信号,第①、⑧脚所接电容可调整电路增益,可不用。电源电压从4.5-9V均可。
元器件选择与制作
元器件清单见下表。
BL2引出线最好采用双绞线,以减少干扰。必要时可增加一只电源开关,以免不用时空耗电能,本电路的缺点是分机无法主呼主机。
