让干电池为USB设备充电的小能量盒

文章摘要： 609-1045-ND Kobiconn 154-2742 1 2 x AA 电池槽 2463K-ND EPD 12BH321A-GR 1

让干电池为USB设备充电的小能量盒,标签：电子小制作,http://www.88dzw.com
609-1045-ND Kobiconn 154-2742 1     2 x AA 电池槽 2463K-ND EPD 12BH321A-GR 1   PCB 电路板 Adafruit Industries   1

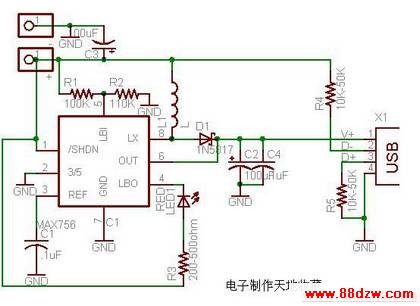

电路图

LED1,R1,R2 和R3是可选的，当你想要“低电池能量提醒”功能时可以装上它。R5应该装上，像R4一样既是上拉电阻也是下拉电阻-在1.2版本里的PCB有两个预留位置。

制作焊接
版本1.2的介绍
这些是最新的介绍，如果你有旧版本的小能量盒(mintyboost)你可能会需要查看 v1.1版本的特别的介绍（绿色的PCB，背面有着v1.1的标志），1.0版本基本上一样。
焊好它吧！

第一步是把各个部件焊起来。如果你从来没焊接过，请看有关教程的准备页及其它 。

一些浏览器（基本上是IE）不是很喜欢我的网站，加载照片注释很慢。所以，如果你想知道其它的说明在哪里，要么等着直到IE显示，要么下载没有这些问题的Firefox/Safari。

检查一下零件是不是都备齐了
原文焊接过程图片比较多，这里就不发了。
焊接好的：
