VSET（Ω）            （2）

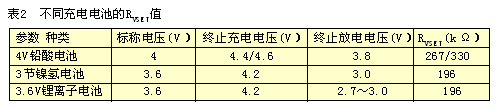

　　由于这种简易充电器设定了终止充电电压，所以在充电过程不会产生过充电的情况，即充电是安全的。但由于不同种类的电池有各自的充电程式及终止充电的检测方法，因此用CN3059组成的简易充电器在充满程度上需要差一些。另外，在充3节镍氢电池时，由于充电器没有每节电池均压充电的电路，所充的电池应是同一种型号、同一公司生产、同一组使用的电池，否则会造成由于电池的内阻不同而产生的有的电池未充满，有的电池已过充电的情况。不同充电电池的R_VSET值如表2所示。

　　为保证终止电压的精度，采用的R_VSET应为1%精密电阻（E48、E96系列），温度系数±100×10-6/℃。

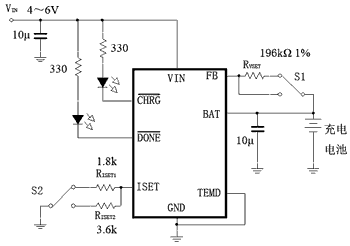

图6是一种充3.2V磷酸铁锂电池（S1打在下面）及充3.6V锂离子电池（S1打在上面）的充电器电路。另外，它是恒流充电可选500mA（S2打在下面）或1000mA（S2打在上面）的充电电路。

图6　3.2V磷酸铁锂电池及3.6V锂离子电池充电器电路
