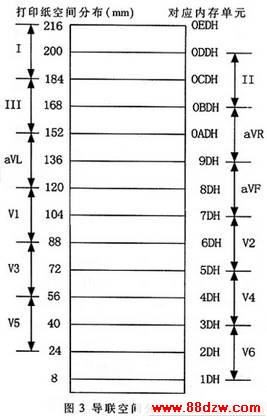

　　如前所述不同导联所占的打印空间不同，所以，对于某导联心电信号，先要确定其打印区间，然后再确定打印数据在该区间的相对位置。

　　假定某导联所占打印空间的起始字节为第n个字节，而要打印的心电数据为m,将m除以8，得商k,余数为1，则此心电数据对应点对数（n-k）字节的第1位。即该心电数据对应的位置数据为第（n-k）字节（该字节的1位置1，其它位清零）。因此，打印此心电数据时，该导联所要传送的32字节打印数据中只有第（n-k）字节的第1位为1，其他都为0。

　　与液晶显示相类似，对于一个导联的心电信号，要实现心电图打印，必须将盯连两个心电数据用线连接。即对于一条心电曲线，起始显示数据点在起始列只显示1点；从第二个数据点开始，要在下一列显示上一数据点到此次数据点之间的线段。在热敏打印纸上表现为将两数据点之间的点都加热，对应于内存则是将两点之间的数据都置1。

　　对于—导联的心电信号，先读出第一个心电数据，将其转换成32字节位置数据直接打印。从第二个心电数据开始，除了要转换成位置数据外，还要与上一个数据相比较，用大数对应的位置数据减去小数对应的，然后结果与大数的位置数据相加，结果即为此心电数据应送打的32字节数据，也即完成了与上一心电数据连线的操作。分析发现连线算法只影响相连两个位置数据中非零字节之间的数据，为了简化计算，只需对这些字节进行减法操作，而不必计算所有的32个字节。对于加法，也只需将大数对应位置数据中的非零字节进行加法，即进行单字节加法。

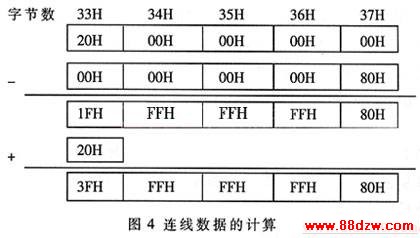

　　举例说明，对于导联V6心电信号，前一个数据37H，下一个数据为55H，导联V6分配的打印区间为1DH～3DH，按照位置数据转换算法，37H的位置数据为第37H字节，该字节内容为80H，其他字节都为00H；55H的位置数据为第33H字节，该字节内容为20H，其他字节为00H。由于37H〈55H，因此应是心电数据55H的位置数据减去33H的位置数据，计算如图4所示。

　　2.3 纵向打印程序

　　纵向打印能够实现将12导联数据无重叠同步显示。这样医生可以参考比较同一时刻的各个波形的变化趋势，为疾病的诊断提供方便。

　　热敏打印纸宽度为216mm，分辨率为8dot/mm，这样最多能够打印1728点，将这些点与某一导联连续的1728个心电数据相对应，也就是说导联顺序第n个数据对应于一线图形中的第n个点。与模向打印相比纵向打印仍然要解决将离散的点连接起来的问题；但与横向顺序打印方式，即打印点按时间顺序打印相比，其难点在于需要将不同时刻同一幅值的多个点同时打印出来，即打印点按空间顺序打印。

　　首先定义一个内存单元存储扫描值，使其从当前通道数据最大值变化到0，依次与通道的每一个数据进行比较：相同则对应点被描记；小则不被描记；大则需要将当前心电数据相邻的两点与扫描值相比较，只要其中一个比扫描值大，则对应点被描记，要描记的噗将其内存对应的数据位置1。

　　举例说明，如果打印内存缓冲区的首字节为n，大小为216字节，而当前某一导联顺序第m个心电数据是v，而此时的扫描值为w：①v>w，则继续比较第m+1个数据；②v=w，则对应点需要被描记；③v<w，则需要分别比较第m-1个和第m+1个数与w的关系，如果其中的某一个较w大，则对应的点需要被描记。假设经过判断第m个数据对应的点需要被描记，将mgn 8做除法，商为k,余数为1，也就是内存中第（n-k）个字节第1位被置1，即用数据（第1位被置1）与内存单元（n-k）的内容相与。
