用TDA1521制作的15W双声道功放电路
[09-14 01:18:03] 来源:http://www.88dzw.com 电子制作 阅读:8709次
文章摘要:现在电脑用的低音炮,大部分采用的都是高保真功放IC TDA1521A制作功放电路,TDA1521A采用九脚单列直插式塑料封装,具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。特别是具有外围元件少,不用调试,一装就响的特点。也特适合自制,用于随身听功率接续,或用于改造低档电脑有源音箱。TDA1521A既可用正负电源供电,也可用单电源供电。双电源供电时,可省去两个音频输出电容,高低音音质更佳。单电源供电时,电源滤波电容应尽量靠近集成电路的电源端,以避免电路内部自激。制作时一定要给集成块装上散热片才能通电试音,否则容易损坏集成块。散热板不能小于200×100×2m
用TDA1521制作的15W双声道功放电路,标签:电子小制作,http://www.88dzw.com现在电脑用的低音炮,大部分采用的都是高保真功放IC TDA1521A制作功放电路,TDA1521A采用九脚单列直插式塑料封装,具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。特别是具有外围元件少,不用调试,一装就响的特点。也特适合自制,用于随身听功率接续,或用于改造低档电脑有源音箱。

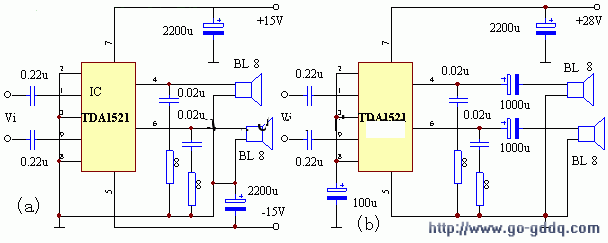

TDA1521A既可用正负电源供电,也可用单电源供电。双电源供电时,可省去两个音频输出电容,高低音音质更佳。单电源供电时,电源滤波电容应尽量靠近集成电路的电源端,以避免电路内部自激。制作时一定要给集成块装上散热片才能通电试音,否则容易损坏集成块。散热板不能小于200×100×2mm3。现在就将两种常用的电路介绍给大家!
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
