多业务光接入接口芯片GW7980的应用设计

文章摘要：2．5 E1接口电路 GW7980在E+E工作模式下的El接口部分由8个符合ITU-T G．703协议的E1接口电路组成，可以传输8路E1信号。GW7980的E1接口连接图如图6所示。www.88dzw.com El HDB3接口码型变换电路是按ITU-T G．703建议规定设计的，该码是产品与产品间电信号传输接口的规定码型。它是三阶高密度双极性码，这种三电平码不能在光电路中进行处理，因而需要进行接口码型变换，以将其变换成二电平的NRZ码。 GW7980内置数字时钟恢复电路。该电路采用先进的数字时钟恢复技术，可以从El线路的数据信号中提取，而无需片外时钟恢复电路，由此，其外围

多业务光接入接口芯片GW7980的应用设计,标签：电子小制作,http://www.88dzw.com

2．5 E1接口电路

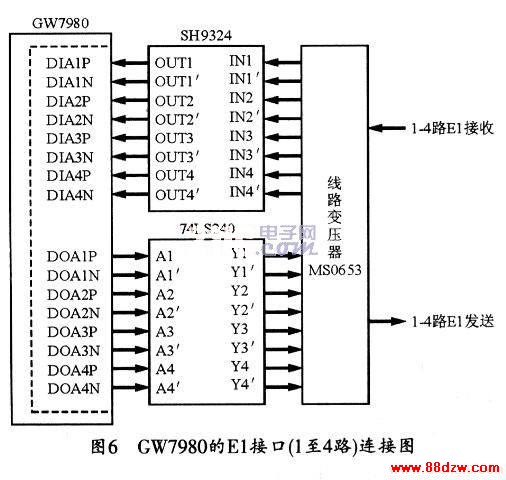

    GW7980在E+E工作模式下的El接口部分由8个符合ITU-T G．703协议的E1接口电路组成，可以传输8路E1信号。GW7980的E1接口连接图如图6所示。

www.88dzw.com
    El HDB3接口码型变换电路是按ITU-T G．703建议规定设计的，该码是产品与产品间电信号传输接口的规定码型。它是三阶高密度双极性码，这种三电平码不能在光电路中进行处理，因而需要进行接口码型变换，以将其变换成二电平的NRZ码。
    GW7980内置数字时钟恢复电路。该电路采用先进的数字时钟恢复技术，可以从El线路的数据信号中提取，而无需片外时钟恢复电路，由此，其外围电路组成比较简单，产生的时钟信号具有频率精确、抖动小等特点。GW7980可以通过CPU接口控制总线对其内部寄存器进行读写，并对E1接口进行监控，也可以通过查询寄存器获得各路E1数据的丢失告警信号和误码率。

3 应用方案

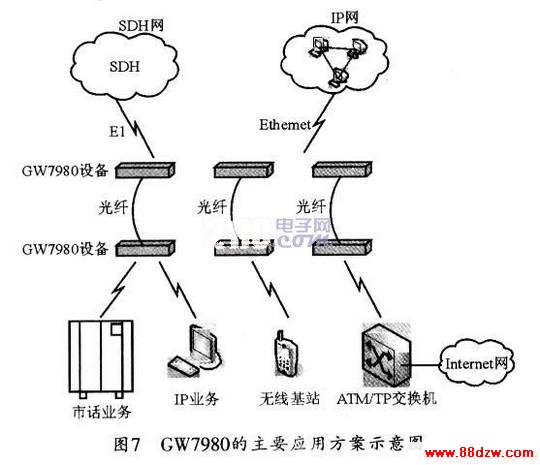

    GW7980的主要功能是对多种业务进行复接，然后通过光信号进行远距离传输。可用于各种交换机间的信号传输、移动基站连接和各种公用／专用网的连接。从而实现话音、数据、图像等综合业务的系统接入。图7所示是其主要应用方式示意图。

4 结束语
    GW7980是一种可实现多业务光接入平台设计的ASIC芯片。它可省去传统接入网传输所需要的PDH、PCM、协议转换器、以太网交换机等多种设备。可解决运营商从产品选型采购到机房管理以及设备维护与维修所存在的诸多不便。GW7980不但可以满足运维部门“集中管理，分层维护”的管理要求，而且具有丰富的业务接口和灵活的配置。因此，GW7980必将在接入网方面具有广泛的应用。

www.88dzw.com

2 系统主要功能
2．1 系统框架

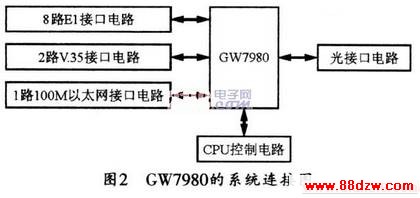

    GW7980有两种工作模式。都支持1+1光纤保护功能。将GW7980的“WORK_MODEI”管脚置低可实现GW7980的的E+E工作模式。通过GW7980的E+E模式可将以太网MII接口数据和多路El数据混合编码形成10路16．896 MB并行数据，然后外接并串、串并商用器件和光器件，即可组成光传输系统；它的1+1光纤保护功能采用双发选收机制，发送接口为一路并行接口，接收接口为2路并行接口，其中一路接收接口为主用通道(A光口)，另一路接收接口为备用通道(B光口)。通过外配以太网PHY芯片可传输1路100／10以太网信号；而通过外配V．35接口转换芯片，则可传输2路非成帧／带宽可控的V．35信号(DCE工作模式)；之外，通过外配E1接口芯片，也可传输8路E1信号；同时，通过外配CPU芯片，则可实现对GW7980芯片的管理和告警等功能。图2所示是GW7980的系统连接图。

2．2 光接口电路
    GW7980的光接口电路可由线路复用编码电路、线路分接解码电路、支路收发映射复／分接电路、开销辅助通道电路等组成。其功能是将准同步信号进行码型反变换，再进入正码速调整，然后将经码速调整后的信号送入多路选择器进行时隙分配，再经使能开关进入同步复用编码器。
    同步复用编码器可完成发送光线路信号的复用、编码及成帧，后经扰码输出10路16．896MB并行数据。另外，开销通道可同时插入帧码(同步码)、监控码、勤务码及数据码。合成后的10路16．896MB并行数据经过外配的串并高速接口电路后，可变为260 MB的高速透明通道码流送到光驱动器组件上，从而驱动DFB-LD发光器件，以将其转换为光信号进行传输。
