低噪声放大器在手机GPS上的应用
[09-14 01:19:12] 来源:http://www.88dzw.com 电子制作 阅读:8847次
文章摘要:附图1是Avago公司在GPS 接收前端产品线的发展路线图。不难发现,Avago公司对GPS接收机前端模块和低噪放市场非常重视,随着不同功能性能产品在GPS接收机上的广泛应用,Avago将继续推出更多满足市场的产品,详情可咨询Aavago亚太地区重要代理商世强电讯。 附图1:Avago科技GPS接收前端产品发展线路图面向GSP, ISM和WiMAX市场, 最近Avago推出MGA-24106低噪放,继承了Avago 低噪放产品一贯的噪声系数,增益及线性指标的优势。在3.3V6mA偏置下,1.57GHz,噪声系数为0.87,增益为19.6dB, IP1dB为-8.7dBm, IIP3为-0.2d
低噪声放大器在手机GPS上的应用,标签:电子小制作,http://www.88dzw.com附图1是Avago公司在GPS 接收前端产品线的发展路线图。不难发现,Avago公司对GPS接收机前端模块和低噪放市场非常重视,随着不同功能性能产品在GPS接收机上的广泛应用,Avago将继续推出更多满足市场的产品,详情可咨询Aavago亚太地区重要代理商世强电讯。
附图1:Avago科技GPS接收前端产品发展线路图
面向GSP, ISM和WiMAX市场, 最近Avago推出MGA-24106低噪放,继承了Avago 低噪放产品一贯的噪声系数,增益及线性指标的优势。在3.3V6mA偏置下,1.57GHz,噪声系数为0.87,增益为19.6dB, IP1dB为-8.7dBm, IIP3为-0.2dBm。 在低至1.8V电压下能正常工作。封装在1.5x1.2x0.5mm3,只需几个外围器件。在体积,功耗和低电压工作方面更高一筹,其价格更具有市场竞争力。在手持,移动终端无线设备上应用前景广阔。
附图2是手机用FBAR, SAW和陶瓷滤波器的性能比较。FBAR技术是Avago公司又一领先技术的产品线,在手机上的双工器,多工器和各种滤波器都占有很大的份额。
附图2:FBAR, SAW和陶瓷滤波器的性能比较
Avago 公司致力于GPS接收前端模块
Avago 结合行业领先的CaAs E-pHEMT工艺和FBAR滤波器技术,提供GPS射频前端系列模块,为GPS外加低噪放前端提供了多种选择,详见图1,3,4,5所示,结构有: Filter + LNA + Filter; Filter + LNA; LNA + Filter; 或单纯的LNA,在规划和设计这些产品时Avago充分考虑了其应用环境,是手机GPS接收设计上的首选。
CaAs E-pHEMT低噪放的特点
相比其他材料和工艺,CaAs E-pHEMT的优势主要在于:噪声系数低,是低噪放的首选;低工作电压下线性高,提高接收机动态范围,有利于后续信号的混频和解调;增益高乃是放大器的价值所在。因此,CaAs E-pHEMT正是噪声系数,线性和增益三个低噪放重要指标的完美结合,这是Si材料低噪放很难达到的。
FBAR 滤波器的特点
陶瓷滤波能承受较大的功率,温度特性好,但器体积大,Q值不如FBAR的好;
SAW滤波器承受功率小,温度特差,Q值低,便宜。在一些指标要求不太高的手机上还有应用;
FBAR滤波器:性能好,体积小,易于集成。随着在手机上双工器,滤波器取代SAW的应用越来越多,其性价比已被大家所认同。
ALM-1712 GPS接收前端实例
下图1为Avago的ALM-1712产品,由两个FBAR滤波器和一个LNA组成,三级总的噪声系数为1.65 dB 。RF端ESD >3KV,省去外加ESD保护器件,节省空间和成本。低至1V 工作,可关断功能则满足了手机应用低功耗的要求,可变偏置则提供了在各个性能指标中得到一个理想的平衡。 封装为4.5(L)x2.2(W)x1(H) mm3,外围器件只有8个电阻,电容和电感器件。
图1:Avago ALM-1712产品

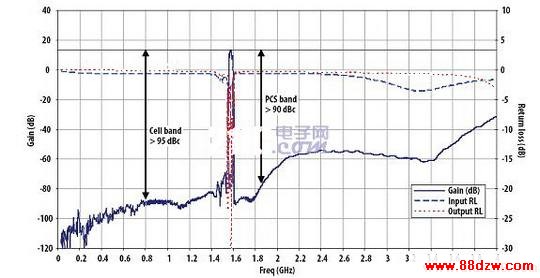

下图2所示为在 Vdd = 2.7V, Idd = 8.0mA偏置下1.575GHz处的增益是12.8 dB; 线性IIP3 = +7 dBm, IP1dB = +3 dBm,对900MHz的带外衰减高达95dBc, 对1800MHz的带外衰减高达90dBc,有力地保证了在恶劣的电子环境下,GPS接收机发挥能良好的功能。ALM-1712很好地满足了手机GPS的特殊要求:电子环境,功耗,体积和成本要求以及设计时间和性能指标,这些对手机厂家的意义不言而喻。
