RJ45接口防护电路

[09-14 01:19:59]   来源:http://www.88dzw.com  电子制作   阅读:8899

文章摘要:以太网口防雷设计要求:满足欧洲CE认证、美国FCC认证以及日本VCCI认证需求,同时以太网端口防雷要求满足国内要求;具体执行下列标准:EN55022,EN55024,FCCPART15,ETSIEN300386,EN60950,UL60950等。设计把握重点:由于接口速率高,因此端口的滤波设计,PCB设计是此产品的设计重点,另外加强关键器件的选型控制,确保器件满足整机的EMC安规要求。■该方案能达到差模3KA(8/20μs)冲击电流量级完全满足接口防雷要求。插入损耗小于0.3dB,对以太网传输信号影响很小。■前级防护为LT-B3D230L贴片三极陶瓷气体管。对于采用同轴电缆传输的则为LT-5G

RJ45接口防护电路,标签:电子小制作,http://www.88dzw.com

  以太网口防雷设计要求:

  满足欧洲CE认证、美国FCC认证以及日本VCCI认证需求,同时以太网端口防雷要求满足国内要求;具体执行下列标准:

  EN55022,EN55024,FCCPART15,ETSIEN300386,EN60950,UL60950等。

  设计把握重点:

  由于接口速率高,因此端口的滤波设计,PCB设计是此产品的设计重点,另外加强关键器件的选型控制,确保器件满足整机的EMC安规要求。

  ■该方案能达到差模3KA(8/20μs)冲击电流量级完全满足接口防雷要求。插入损耗小于0.3dB,对以太网传输信号影响很小。

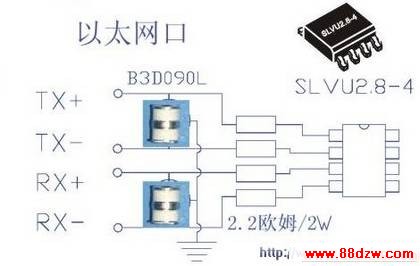

  ■前级防护为LT-B3D230L贴片三极陶瓷气体管。对于采用同轴电缆传输的则为LT-5G090L器件。

  ■电阻起退耦作用,使前后级保护电路能够相互配合,电阻值在保证信号的前提下尽可能选大,防雷性能更好。

  ■后级为SLVU2.8-41.能够进行两队平衡线的差模保护,即一个网口(收,发)只用一个器件;2.结电容C<6pF,能够满足100M网口传输速率要求;3.具有一定的通流容量,最大24A(8/20μs)冲击电流,满足500V浪涌测试要求;
