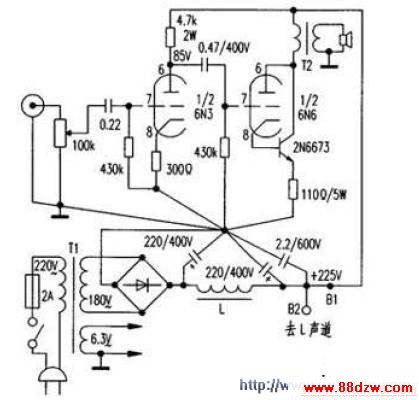

  用膽石複合管代替大功率膽三極管做單端甲類功放,取得了較好的效果,電路如下圖。

  該電路隻有兩級放大。前級為6N3共陰放大。6N3是中μ(35)放大管,柵負壓較小,陰極接300Ω柵偏壓電阻,工作點適當,取消旁路電解電容,形成本級電流負反饋,反饋量不大不小。末級輸出為膽6N6與石大功率三極管複合,110Ω電阻為本級反饋射級電阻,使該級的工作點十分穩定,又因為是電流負反饋,驅動能力強,具有恒流特性,非線性失真低。膽石複合輸出在最大電流時壓降小於膽三極管,且有膽三極管的韻味但輸出效率又高於膽三極管。該電路簡捷,雙聲道共用同一電源,前級不用退耦電路,毫無雜散耦合之慮。如果將濾波電解電容換成非電解優質電容,本機就是一台無電解電容功放。另外由於複合管輸出內阻較低,大大放寬了對輸出變壓器的苛求,普通的輸出變壓器即能取得優異的效果。

  末級石管集電極電流為0.115A時,功耗25瓦,輸出功率10.3瓦。減小其陰極電阻阻值,工作電流變大,輸出功率可達15~20瓦,此時要重新設計輸出變壓器。甲類功放散熱片必須足夠大,以利散熱。

  石大功率三極管反向耐壓要大於500V,β值也不可太低。電子管6N3、6N6可用大八腳管6N8P代替。電源變壓器T1功率為160瓦;輸出變壓器h功率為10瓦,S=9.6cm2,初級線徑φ=0.27mm,繞2100匝,次級線徑φ=0.8mm,繞140匝。初次級阻抗比為1.8kΩ∶8Ω。濾波電感L的S=8.2cm2,線徑Φ=0.35mm,繞滿為止。T2、電感L鐵芯留0.22mm間隙以防磁飽和。
