用(2A3P2A3PP-15W)胆管制作的胆机电路
[09-14 01:22:20] 来源:http://www.88dzw.com 电子制作 阅读:8389次

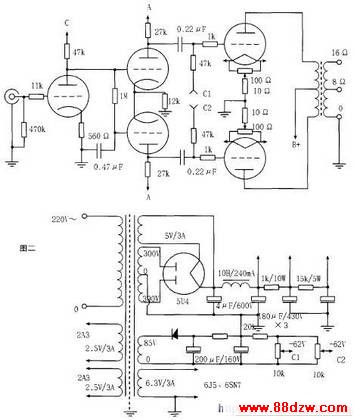

文章摘要:这是古老的长尾倒相式2A3PP线路,也很简单,关键的还是输出牛的质素。使用3KPP输出牛,固定偏压(一62V),输出功率15W。2A3PP适用于推动灵敏度88dB以上的音箱,元器件还是选择了西电单支线、思碧电解电容、AB碳质电阻,仍然是星形接地。电源方面,整流后第一级电容用了思碧的1O 油浸电容,这种电容应用在电子管整流电路上效果显着,既能保护整流胆,又能保证音色。焊接安装也是先焊好高压及灯丝回路再焊信号通道就行了。检查各级工作点是否正常、各级接地是否正确,最后又接上GP18卜2A3SE前级,这一次用KEF一1O5 sE—RIES-2监听音箱试听。同样是播蔡琴老歌等曲目,感受却完全是两回事:音
用(2A3P2A3PP-15W)胆管制作的胆机电路,标签:电子小制作,http://www.88dzw.com这是古老的长尾倒相式2A3PP线路,也很简单,关键的还是输出牛的质素。使用3KPP输出牛,固定偏压(一62V),输出功率15W。2A3PP适用于推动灵敏度88dB以上的音箱,元器件还是选择了西电单支线、思碧电解电容、AB碳质电阻,仍然是星形接地。电源方面,整流后第一级电容用了思碧的1O 油浸电容,这种电容应用在电子管整流电路上效果显着,既能保护整流胆,又能保证音色。焊接安装也是先焊好高压及灯丝回路再焊信号通道就行了。检查各级工作点是否正常、各级接地是否正确,最后又接上GP18卜2A3SE前级,这一次用KEF一1O5 sE—RIES-2监听音箱试听。同样是播蔡琴老歌等曲目,感受却完全是两回事:音场穿墙过壁的立体感前所未闻,连KEF一1O5那出了名难控制的低音都驯服自如,而且有板有眼绝不含糊。音场的结像力非常漂亮,播“贝九”居然有足够的控制力,使人不敢相信是由一部15w的2A3后级在推动KEF一1O5音箱,要知道很多人用200W的石机都推不好它呀1 2A3PP真是一部值得DIY的好机!
