高性价比前后级音乐功放的制作
[09-14 01:22:46] 来源:http://www.88dzw.com 电子制作 阅读:8140次
文章摘要:以上电路只要装配正确,均可一次成功,音质绝不会让你失望。www.88dzw.com笔者装配过许多前级电路,比如用运放NE5532、0P2604与其他分立元伴制作的前级,但总觉得对一些中低价位的HI-FI器材而言,用胆前级比用石机前级更能讨好人的双耳。其实,前级比后级更重要。一些Hi-end前后级,其前级价格竟然是后级价格的2或3倍。俗话“前级出声、后级出力”,也从另一个角度说明了前级的重要性。胆前级中,笔者也曾仿制过一些名机线路,比如马碲斯、马兰士七、和田茂土、JADIS及其他一些DIY胆前级。各种电路音色都有自己的特点,但总觉得JADIS JP-200胆前级电路较有特点,具有音色平衡、真实和
高性价比前后级音乐功放的制作,标签:电子小制作,http://www.88dzw.com以上电路只要装配正确,均可一次成功,音质绝不会让你失望。
笔者装配过许多前级电路,比如用运放NE5532、0P2604与其他分立元伴制作的前级,但总觉得对一些中低价位的HI-FI器材而言,用胆前级比用石机前级更能讨好人的双耳。
其实,前级比后级更重要。一些Hi-end前后级,其前级价格竟然是后级价格的2或3倍。俗话“前级出声、后级出力”,也从另一个角度说明了前级的重要性。
胆前级中,笔者也曾仿制过一些名机线路,比如马碲斯、马兰士七、和田茂土、JADIS及其他一些DIY胆前级。各种电路音色都有自己的特点,但总觉得JADIS JP-200胆前级电路较有特点,具有音色平衡、真实和较强的音乐感染力。
仿制名机,笔者也从不相信用几百元或用一两千元制作的DIY胆前级能达到或接近售价达数万元原机的声音。只要能达到原机七八成的音色已相当不错。关键是我们能从仿制名机中得到一些启示,能够汲取名机的精华部分。
记得2000年以前的《电子报》曾有数篇关于功放是否需要增加音调电路的讨论,刊登了许多带音调功能的优秀石机前级电路。而后来的胆机制作中很少提到过音调电路,发烧友在制作中也多省掉了音调电路。以求得“原汁原味”的音色。其实“原汁原味”是相对的,最终要以耳验货。
笔者曾装过一些纯线路放大的胆前级,总觉得要得到好声,对音源及听音环境要求相对较高。对于大多数音乐爱好者来说,听音环境及音源可能并不理想,那么胆前级增加音调电路可以说利大于弊,只不过高、低音调节范围不能太宽,不然信号相位失真较大。

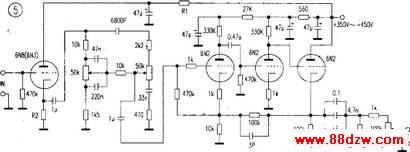

以下是笔者参考名机线路制作的两款胆前级。图5电路并无奇特之处,采用6N8或6N3等电子管作缓冲之后加一级衰减式音调电路,其后用电子管作两级放大,其中线路放大部分参考了JADIS JP200胆前级线路,为降低内阻,提高反应速度,采用了电子管并联使用。
该音调部分并没有采用通用的胆机音调电路,笔者觉得胆机音调电路所用的500kΩ、lMΩ双联电位器及所用的高压小容量电容(10nF以下)难寻,且元器件误差较大,故采用优质通用器材制作。

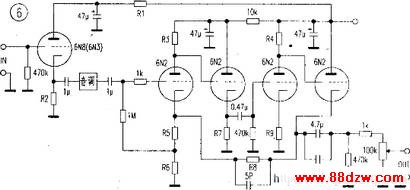

图6电路与图5电路原理类似,不过其线路放大部分参考了美国诗醉胆前级,其重要特点是在每一级放大之后加入了阻抗变换器。
www.88dzw.com从信噪比角度考虑,上述两款胆前级音量电位器均放在末级。制作过程中,建议高、低音用双联电位器。
而音量控制需左、右声道独立调节,即用两只单联或把两只双联电位器当作单联电位器使用。这样可省掉一只平衡调节的电位器,这时即使你用上两三元一只的国产优质电位器,除需两次调节稍感不习惯外,并无什么不妥之处。
从一些胆前级名机线路来看,大多采用了大环路越级负反馈,或许是其成功之处。若用其他电子管代换仿制时,要从实践中取得电路参数最佳值。若设计得当,单级放大电路同样可出靓声。
图7是全部采用国产6N8P制作的胆前级方案,音调电路笔者没给出具体电路,在制作过程中根据喜爱既可采用负反馈音调电路,也可用衰减式音调电路,同时也可采用一些专用音量/音调电路,比如M62446、PT2314及一些优秀BBE电路。
这些芯片多用于多声道音响系统,若舍弃某些功能,作为发烧制作,用于两声道HI-FI音响系统也未尝不可。这样音源选择、音量、高低音调节均可具有遥控功能,音质也可达到Hi-Fi级水平, “胆石混血前级”音色更迷人。一些发烧友常用的LMl036、LM4610、TDAl524等部分音调电路,从音质与信噪比角度考虑,若用于此处有些不妥。至于电源部分,发烧友都有高招,笔者没给出具体电路。读者可在《电子报》网站www.netdzb.com查询2002年第1期音响技术版《轻松制作靓声胆前级》一文等其他相关信息。
