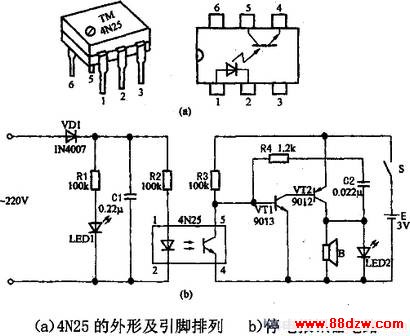

  图中左边为交流电检测部分,右边为音频振荡器,平时开关S闭合。220 V交流电经二极管VDl半波整流、C1滤波得到约300 V的直流电压:一路经R1限流供指示灯l,EDl发光;另一路经R2降压(或限流)送至光电耦合器的(1)脚,使内部发光二极管点亮,受光三极管导通,其集电极(5)脚呈低电位,使由VTl、VT2、R4、C2组成的音频振荡器VTl发射结被光电耦合器短接,振荡器不工作。

  当220 V电源突然停电,供光电耦合器(1)、(2)脚的直流电压消失,发光二极管熄灭,其受光三极管截止,(5)脚电位升高,振荡器(起振)振荡,扬声器发出报讯声,如此电路用于自动打铃停电报讯时,有关人员闻讯后可断开S,记下停电时间,以便改为人工打铃,当电网恢复供电时可再闭合S。
