文章摘要:管道燃气进入城乡给寻常百姓带来生活便利的同时,也带来了不可忽视的安全隐患。家用燃气报警器应运而生,作为报警器的配套产品——管道切断阀,即可从源头上解决用气的安全问题。实际上,由于民宅早期设计结构不尽合理或不宜破坏原有装修等原因,线控产品的安装多有不便。家用管道燃气安全遥控切断阀可较好地解决此类问题。该阀是管道燃气管路指令执行机构,在管道压力不大于0.3Mpa时,其具有省电、动作灵活、控制可靠、安装使用方便等特点。由于遥控阀由三节7号碱性电池供电,因此电路的省电设计是其技术的关键所在。电路原理如图所示。整个电路的控制核心是U1(PICl2C5O8A),其休眠工作电流为1μA,U3(74HCTl4

设计家用管道煤气遥控切断阀,标签:电子小制作,http://www.88dzw.com

  管道燃气进入城乡给寻常百姓带来生活便利的同时,也带来了不可忽视的安全隐患。家用燃气报警器应运而生,作为报警器的配套产品——管道切断阀,即可从源头上解决用气的安全问题。

  实际上,由于民宅早期设计结构不尽合理或不宜破坏原有装修等原因,线控产品的安装多有不便。家用管道燃气安全遥控切断阀可较好地解决此类问题。该阀是管道燃气管路指令执行机构,在管道压力不大于0.3Mpa时,其具有省电、动作灵活、控制可靠、安装使用方便等特点。

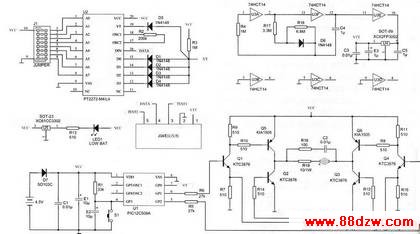

  由于遥控阀由三节7号碱性电池供电,因此电路的省电设计是其技术的关键所在。电路原理如图所示。

  整个电路的控制核心是U1(PICl2C5O8A),其休眠工作电流为1μA,U3(74HCTl4)中的三个反相器组成一个多谐振荡器,用于控制无线接收电路分时供电,三极管Q1、2、3、4(KTC3876Y)以及Q5、6(KlAl505Y)组成可靠的推挽电路,使得阀体能够开、关双稳态工作。

  采取上述一系列措施后,经合理的程序设计,可将整机平均电流控制在20μA左右,三节普通的7号碱性电池供电可维持工作一年左右。

  本电路无线接受频点为315MHz。其工作原理可表述如下:

  上电后,CPUU1即进入休眠,电池分时给无线接受模块JO4E供电。当收到遥控指令时,通过U2:PT2272-M4/L4解码,并与S1预设值相符,即唤醒CPU并发出相应的控制指令,然后CPU重返休眠。


  附程序清单:

    ; set processor configuration word as

  ; 0000 0001 1010

  ; a) MCLR enabLED

  ; b) Code protection off

  ; c) WDT dISAbled

  ; d) internal RC oscillator

  list p= 12c508a

  list r= dec

  include “d:\mplab\p12c508a. inc”

  vt equ 0 ; pt2272data

  va equ 1 ; out +

  vd equ 2 ; out -

  s1 equ 3 ; button

  Count_3s equ 08h ; counter 3s

  flag0    equ O9h ; flagO

  relay    equ 01h ; 0-- on 1-- off

  org 0

  goto start

  start

  ; initialize and start

  btfsc STATUS, GPWUF ; wake up from sleep on

  PIN change ?

  goto main 1 ;y

  movlw 0 ; all lo

  movwf GP 10

  movlw 00001 001 b ; gpO, gp3 i/ P gp1,2,4,5

  tris GP I0

  clrf TMR 0 ; clear tmrO & prescaler

  movlw 010001 1 1b ; tmrO enable with 1 : 256

  pre scaler

  opti on

  ; open valve

  movlw     20   ; 3s

  movwf     count_3s

  bsf GP IO, va ; open valve

  bcf GP IO, Vd

  call delay

  bcf GP IO, va ; disable valve

  bcf GP IO, vd

  bcf flag0, relay ; set relay on flag

  main

  nop

  nop

  sleep

  nop

  nop

  goto main ; n:
