　　对于手机的玩家来说，数据线当然是少不了的。作为手机行业老大的诺基亚，则制定了自己的数据线标准。其中FBUS总线是一种全双工的串行总线，其电压为0/3V，其中0电平为“0”，3V电平为“1”。几乎所有系列的诺基亚手机均支持FBUS总线，诺基亚在FBUS数据线上规定了一些命令，诸如上传或下载短信、文件等的命令，以便用来控制手机。

　　诺基亚的FBUS数据线的实质就是将计算机串口上的-12V至12V的RS232电平转换成0/3V的FBUS电平，因为RS232总线也是双工的，并且两者支持的波特率等几乎没有什么差别，仅仅是电平的不同而已。而对于一般的电子爱好者来说，制作诺基亚数据线较为容易。无论通过分立元件或MAX232芯片制作都行。

　　首先看看3loo手机数据线接口的定义（同样适合于诺基亚3105、3120、3108、6108、6100、66lOI等型号的手机），如图l所示。

　　图中：（1）脚为充电电压输入脚（Vin）；（2）脚为充电电压输入接地脚（VGND）；（3）脚为自动连接诊断脚（ACI）；（4）脚为手机向外输出电压脚（Vout）；（5）脚为UsB电压输入脚；（6）脚为FBus串行数据输入FRX脚；（7）脚为FBUS串行数据输出FTX脚；（8）脚为数据地（D-GND）；（9）脚至（14）脚为保留脚。

　　实际数据线中的管脚只用了3根，即（6）、（7）、（8）脚，分别为FRX、FTX和D-GND脚。

　　诺基亚FBUS数据线的原理如图2所示。

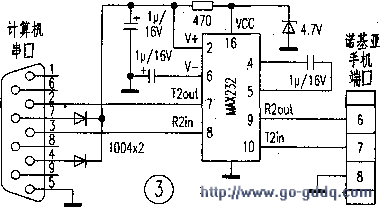

　　一般计算机9针串口，其中（2）脚为Rx，（3）脚为TX，（5）脚为数据地。用芯片MAX232可以方便地搭出其电路。本文给出其电路图（见图3），至于分立元件的数据线电路，想必也能搭得出来。
