自制高稳定大电流直流可调稳压电源,标签：电子小制作,http://www.88dzw.com

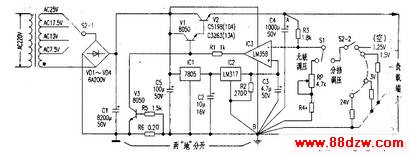

　　IC3要求单电源运放。且共模电压为GV温漂小的。要求IC3供电负端、C3地、R4取样地、C4地、输出地（线路板地线宽度为2em）必须连在一起，不宜用跨线，否则无法保证高稳定输出。

　　附表是脱开过流保护电路（断开R5-端）所测的真实参考数据。只要按附图装焊无误，经简单调试就可投入使用。如果选军品运放和金属电阻，稳定度还会更高。

上一页  [1] [2]
