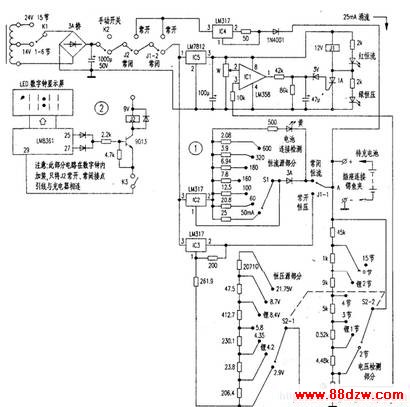

多功能镍镉镍氢锂离子电池充电器的制作
[09-14 01:25:15] 来源:http://www.88dzw.com 电子制作 阅读:8233次
文章摘要:调试 充电器组装完成后,先断开ICl的①脚,接通K2电源,用数字表测量ICl②脚电压,调整W多圈电位器,使电压为2.9V,调好电压比较点。然后在IC3的输出端②脚接上47Ω的假负载,将S2选到充2节电池的位置,测量②脚的输出电压,调整261.9Ω电阻(用500Ω可变电阻),使电压为2.9V。随后依次将S2选到充锂电1节及以后各挡的位置,测量②脚的输出电压。调整206.4Ω电阻(用500Ω可变电阻)等各挡可变电阻,使电压为4.2V以及4.35V、5.8V、8.4V、8.7V、21.75V等。接下来断开电源,恢复ICl①脚。去掉IC3输出端②脚的假负载。电压检测部分的各挡电阻只要精度达到要求
多功能镍镉镍氢锂离子电池充电器的制作,标签:电子小制作,http://www.88dzw.com 调试
充电器组装完成后,先断开ICl的①脚,接通K2电源,用数字表测量ICl②脚电压,调整W多圈电位器,使电压为2.9V,调好电压比较点。然后在IC3的输出端②脚接上47Ω的假负载,将S2选到充2节电池的位置,测量②脚的输出电压,调整261.9Ω电阻(用500Ω可变电阻),使电压为2.9V。随后依次将S2选到充锂电1节及以后各挡的位置,测量②脚的输出电压。调整206.4Ω电阻(用500Ω可变电阻)等各挡可变电阻,使电压为4.2V以及4.35V、5.8V、8.4V、8.7V、21.75V等。接下来断开电源,恢复ICl①脚。去掉IC3输出端②脚的假负载。电压检测部分的各挡电阻只要精度达到要求原则上不用调整。至此,调整结束,充电器可以使用了。
