自制恒流定时充电器
[09-14 01:26:08] 来源:http://www.88dzw.com 电子制作 阅读:8123次

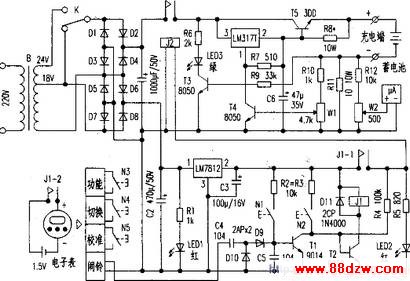

文章摘要:本电路中的附属电路有:R6、T3、LED3、R9管组成待充蓄电池与充电电路接通时的发光指示。由R12、W2和微安表组成设定充电电流的等效指示。www.88dzw.com 二、调试 将W2调至与地阻值最小。万用表打DCA-500mA挡并和一只30Ω的大功率可调电阻(可用电熨斗心代用)串接,按万用表的电流流向接在电路充电端,按N2,LED3应亮。调W1使万用表的电流指示为500mA,再调W2使微安表指示为满度。调W1使万用表指示按400mA、300mA、200mA、150raA的电流阶梯式下降。记住微安表在上述各电流值时的指针刻度,以便在以后充电时设定各种值的充电电流。将上述大功率电阻
自制恒流定时充电器,标签:电子小制作,http://www.88dzw.com本电路中的附属电路有:R6、T3、LED3、R9管组成待充蓄电池与充电电路接通时的发光指示。由R12、W2和微安表组成设定充电电流的等效指示。
www.88dzw.com
二、调试
将W2调至与地阻值最小。万用表打DCA-500mA挡并和一只30Ω的大功率可调电阻(可用电熨斗心代用)串接,按万用表的电流流向接在电路充电端,按N2,LED3应亮。调W1使万用表的电流指示为500mA,再调W2使微安表指示为满度。调W1使万用表指示按400mA、300mA、200mA、150raA的电流阶梯式下降。记住微安表在上述各电流值时的指针刻度,以便在以后充电时设定各种值的充电电流。将上述大功率电阻单独接在充电端,调Wl使微安表指示在400mA刻度,将该电阻的阻值从30Ω逐级下调至OΩ,电流指示若保持在400mA不变,说明恒流电路正常。将电子表功能键按至定闹显示,设定五分钟定时,恢复计时显示,充电端接30Ω大功率电阻,电流调至400mA。电子表计时显示为1:05时充电若停止,其特征为LED2、LED3熄灭,电子表显示屏为白板,微安表电流指示为0。至此,检验完毕。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
