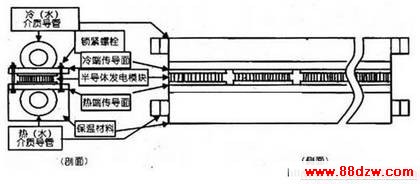

自制半导体温差发电装置
[09-14 01:27:44] 来源:http://www.88dzw.com 电子制作 阅读:8583次
文章摘要:4.控制电路的制作。 该发电装置在夏季便可以直接带动9V的直流小风扇或50粒的LED灯,但只能与热水同步。如要扩大供电范围灵活用电,需要配置控制电路和蓄电池。笔者使用的控制电路是依据《电子报》上一款充电控制器原理图制作的,因尊重设计者的劳动在此就不依样画葫芦。为了满足对此有兴趣的读者,笔者另制作了一个简易实用的控制电路,见下图。由三端可编程集成电路TLA31和三极管C2500组成稳压充电控制电路。该电路适应输入电压的大范围变动,输出电压可调且稳定精度较高。其中R2、R3为TL431参考电压Vref的调整电阻,改变它们的阻值便可调整输出电压的高低,笔者在调试时取R2=16.81kΩ、R3=
自制半导体温差发电装置,标签:电子小制作,http://www.88dzw.com 4.控制电路的制作。

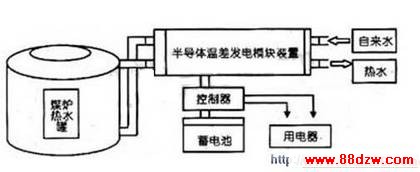

该发电装置在夏季便可以直接带动9V的直流小风扇或50粒的LED灯,但只能与热水同步。如要扩大供电范围灵活用电,需要配置控制电路和蓄电池。笔者使用的控制电路是依据《电子报》上一款充电控制器原理图制作的,因尊重设计者的劳动在此就不依样画葫芦。为了满足对此有兴趣的读者,笔者另制作了一个简易实用的控制电路,见下图。

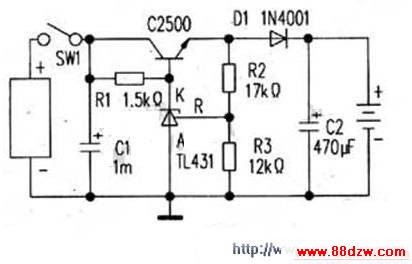

由三端可编程集成电路TLA31和三极管C2500组成稳压充电控制电路。该电路适应输入电压的大范围变动,输出电压可调且稳定精度较高。其中R2、R3为TL431参考电压Vref的调整电阻,改变它们的阻值便可调整输出电压的高低,笔者在调试时取R2=16.81kΩ、R3=12.05kΩ,输出电压稳定在7V,并承受输入电压从9V到20V(甚至更高,未测)的大幅变化。三极管要求耐压30V、电流大于0.5A、hFE120以上的。D1是隔离二极管,接人电路有0.5V左右的压降,设定输出电压值时应当考虑进去。该电路给6V铅酸蓄电池充电效率较高,接近充满即转入涓流充电,直至电流为零,不会发生过充现象。若将输出电压调在4.2V,可快速地给3.6V的手机电池充电。蓄电池的过放保护由逆变器承担(欠压报警),此不赘述。
