用555制作DC-DC升压电路

文章摘要：本电路可以实现直流升压输出，而且不需要变压器。555集成电路和R1，R2、C1组成无稳态多谐振荡器，按图中阻、容参数，振荡频率约在5kHz左右，经VD1、VD2整流、倍压输出。假如输入电压VCC=12V，则输出电压约在20V～24V，根据负载大小而有所变化。

用555制作DC-DC升压电路,标签：电子小制作,http://www.88dzw.com

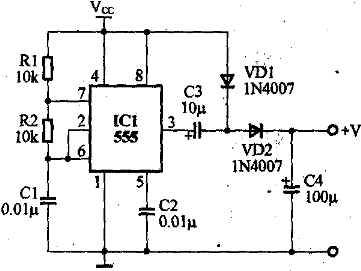

　　本电路可以实现直流升压输出，而且不需要变压器。555集成电路和R1，R2、C1组成无稳态多谐振荡器，按图中阻、容参数，振荡频率约在5kHz左右，经VD1、VD2整流、倍压输出。假如输入电压VCC=12V，则输出电压约在20V～24V，根据负载大小而有所变化。
