    （3）屏蔽线
　　

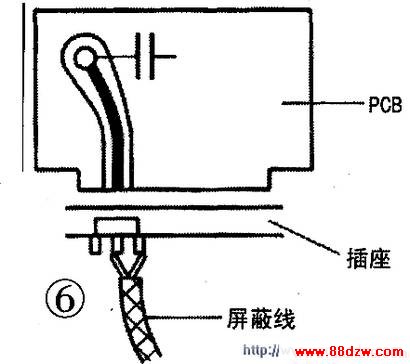

　　高频电路中，印制导线分布参数对信号影响大，且不容易进行阻抗匹配，可局部使用专用屏蔽线连接，如图7所示。





　　电容引线不能太长，尤其是高频旁路电容不能有引线。此外，还应注意：

　　（1）在印制板中有接触器、继电器、按钮等元件时，操作时均会产生较大火花放电，必须采用RC电路来吸收放电电流。一般R取1～2K，C取2.2～4.7μ F。

　　（2）CMOS电路的输入阻抗很高，且易受感应，因此在使用时对不用端要接地或接正电源。

　　印制线路板是电子产品最基本的部件，印制线路板的干扰抑制是一个技巧性很强的工作，同时，也需要大量的经验积累。只要我们在设计中遵循一些规则，注意经验和技术的积累和总结，一定能设计出性能优良的PCB板。
