晶闸管(可控硅)逆变电路的特点
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8896次
文章摘要:由晶闸管构成的逆变桥如图所示。UD是直流回路的电压,设平均值为UD=513 V.因为在直流电路中,晶闸管导通后是不能自行关断的。要想关断已经导通的晶闸管, 必须在晶闸管两端加反向电压。图是主电路的大致结构,说明如下:假设晶闸管VR1已经处于导通状态,这时,A1点的电位与直流正端(P端)相同,而如果VR3和VR5都处于截止状态的话,则B1点和C1点都是0电位。如要关断VR1,必须令VR3或VR5导通,今假设VR3导通。在VR3导通的瞬间,B1点的电位突然上升513 V,由于电容器C13两端的电压是不能跃变的,故A1点的电位也同时上升513V,使VR1的阴极电位高于阳极电位,从而迫使VR1截止。

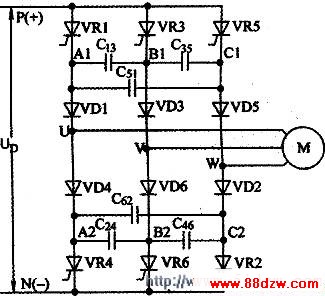

晶闸管(可控硅)逆变电路的特点,标签:学习园地,http://www.88dzw.com由晶闸管构成的逆变桥如图所示。UD是直流回路的电压,设平均值为UD=513 V.
因为在直流电路中,晶闸管导通后是不能自行关断的。要想关断已经导通的晶闸管, 必须在晶闸管两端加反向电压。图是主电路的大致结构,说明如下:
假设晶闸管VR1已经处于导通状态,这时,A1点的电位与直流正端(P端)相同,而如果VR3和VR5都处于截止状态的话,则B1点和C1点都是0电位。如要关断VR1,必须令VR3或VR5导通,今假设VR3导通。在VR3导通的瞬间,B1点的电位突然上升513 V,由于电容器C13两端的电压是不能跃变的,故A1点的电位也同时上升513V,使VR1的阴极电位高于阳极电位,从而迫使VR1截止。
所以,在图中,各电容器是用来使各晶闸管相互关断的;二极管VD1~VD6则用于隔开逆变桥的上下两个桥臂的。
