1．液晶电视原理简介

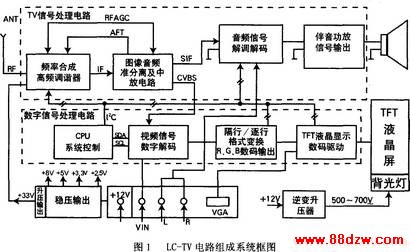

   液晶电视是在CRT电视和液晶显示器的基础上发展起来的，因此它的内部电路是cRT彩电和液晶显示器的内部电路的综合体。其中的前端视频、伴音信号处理电路原理与中小屏幕彩电基本相同，但是对电路元器件质量和体积要求更高，例如许多液晶电视采用的一体化高频调谐器，包含调谐和中放等电路，数百个元器件封闭在一个小体积的金属屏蔽盒内，对元器件的热稳定性要求很高。为了提高电路的稳定性，方便维修，目前许多液晶电视已采用分立元件电路。其中的后端数字信号处理、电极驱动、背光灯电压逆变等电路与液晶显示器电路基本相同。Lc-TV的内部电路框图如图l所示。

    由图1可见液晶电视内部电路包括高频信号接收电路；视频、伴音信号准分离电路；伴音信号解调解码电路；伴音功放电路：视频信号数字变换电路：电极驱动信号放大电路；背光灯自举升压电路，以及常规CRT彩电具备的CPU系统控制；遥控.接收；AV、VGA输入接口等电路。

2．TFT液晶显示原理简介

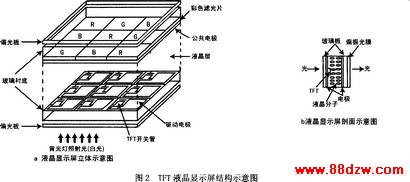

    液晶电视与CRT彩电，其最大的不同点在于图像显示原理不同，因此本文主要介绍目前广泛采用的TFT液晶显示屏的原理。液晶板是由按横竖规则排列的几十万甚至上百万个像素单元构成的，它的基本材料是液晶材料，这种材料在电压的控制下可以改变其透光特性。当有光源从背面照射时，通过对每个像素单元上电压的控制就形成明暗不同的图像。如果在像素单元上有规律地将R、G、B滤色片覆盖于上，就可以显现出彩色图像。为了实现对每个像素单元的控制，需要将像素电极和控制晶体管制作在液晶显示板上，其结构如图2所示，其等效电路如图3所示。

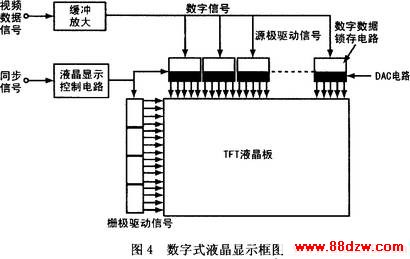

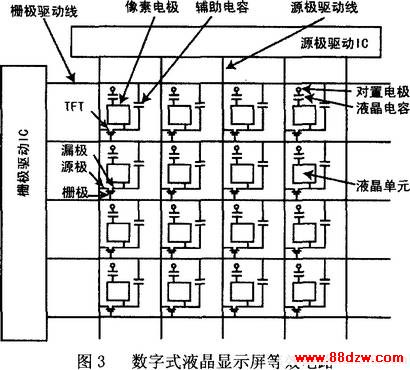

   从图3可见每个像素单元是由开关晶体管，充电电容和液晶单元构成，将这些像素液晶单元有规律地排列起来，其开关晶体管受驱动电路信号控制，由开关晶体管的通断来控制液晶像素的光通性。当液晶板背面有光源照射时，液晶板将按脉冲电信号的变化规律来还原彩色图像信号。数字式液晶显示框图如图4所示。
