　　 灵敏度是以每格的伏特数来衡量的看一下图3可以知道其灵敏度设置为1V/格。因此，峰峰值为6V的信号使得扫迹在垂直方向的6个格内偏转变化。知道了示波器的灵敏度设置值和电子束在垂直方向扫描的格数，我们就可以测量出信号的峰峰电压值。
　　 在多数的示波器上，灵敏度控制都是按1－2－5的序列步进变化的。即灵敏度。设置颠倒为10mV/格、20mV/格、50mV/、100mV/格等等。灵敏度通常是用幅度上升/下降钮来进行控制的，而在有些示波器则是用转动垂直灵敏度旋钮来进行。
　　 如果使用这些灵敏度步进不能调节信号使之能够准确的按照要求在屏幕上显示，那么就可以使用可变（VAR）控制。在第6章我们将会看到，使用标尺刻度来进行信号上升时间的测量就是一个很好的例子。可变控制能够在1－2－5的步进值之间对灵敏度进行连续调节。通常当使用可变控制时，准确的灵敏度值是不知道的。我们只知道这时示波器的灵敏度是在1－2－5序列的两个步进值之间的某个值。这时我们称该通道的Y偏转是未校准的或表示为"uncal"。这种未校准的状态通常在示波器的前面板或屏幕上指示出来。
　　 在更现代化的示波器，例如我们用作示例的示波器，由于彩用了现代先进的技术进行控制和校准。因此示波器的灵敏度可以在最小值和最大值之间连续变化，而始终保持处于校准状态。
　　 在老式的示波器上，通道灵敏度的设置值是从灵敏度控制旋钮周围的刻度上读出的。而在新型的示波器上，通道灵敏度设置值清晰地显示在屏幕上，如图3所示，或者用一个单独的CD显示器显示出来。

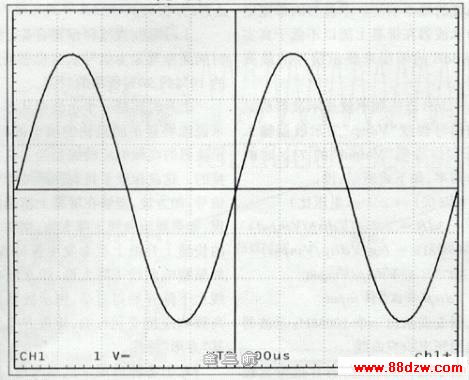

图3 在灵敏度为1v/格的情况下，峰峰值为6v的信号使电子束在垂直方向偏转6格



耦合



　　 耦合控制机构决定输入信号从示波器前面板上的BNC输入端通到该通道垂直偏转系统其它部分的方式。耦合控制可以有两种设置方式，即DC耦合和AC耦合。
　　 DC耦合方式为信号提供直接的连接通路。因此信号提供直接的连接通路。因此信号的所有分量（AC和：DC）都会影响示波器的波形显示。
　　 AC耦合方式则在BDC端和衰减器之间串联一个电容。这样，信号的DC分量就被阻断，而信号的低频AC分量也将受阻或大为衰减。示波器的低频截止频率就是示波器显示的信号幅度仅为其直实幅度为71％时的信号频率。示波器的低频截止频率主要决定于其输入耦合电容的数值。示波器的低频截止频率典型值为10Hz，见图4。

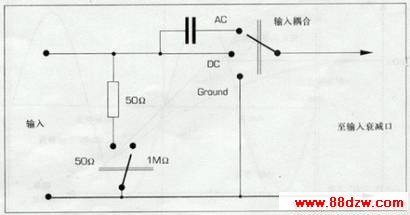

图4 说明AC及DC耦合、输入接地以及50Ω输入阻抗功能选择的简化输入电路



和耦合控制机构有关的另一个功能是输入接地功能。这时，输入信号和衰减器断开并将衰减器输入端连至示波器的地电平。当选择接地时，在屏幕上将会看到一条位于0V电平的直线。这时可以使用位置控制机构来调节这个参考电平或扫描基线的位置。



输入阻抗
