　　　 二极管封装方式有两种：

　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　 塑封二极管　　　　　　　　　　　　　　　　玻璃二极管

　
　　　 二极管的识别：

　　　 主板上用到的大部分都是贴片二极管，有红色的玻璃管和长方形的贴片状，这些二极管一般一端都会有特殊的标记，有标记的一端为二极管的负极

四、　二极管的特性：

　　　 正向导通，反向截止（单向导通性）

　　　 正向导通：如果给二极管正极的电压高于负极电压（正向偏置电压），只要正极电压达到一定的值，二极管导通，导通后二极管相当于一个导体，二极管的两引脚之间的电阻很小，相当于接通。电流流动方向是从正极流向负极，电流不能从负极流向正极，否则二极管已损坏。

　　　 反向截止：如果给二极管正极加的电压低于负极电压（反向偏置电压），二极管处于截止状态，二极管两引脚之间电阻很大，相当于开路。只要是反向电压，二极管中就没有电流流动，如果加的反向电压太大，二极管会击穿，电流从负极流向正极，说明二极管损坏。

　　　 稳压二极管具有反向击穿的特性，快恢复二极管相当于两个稳压二极管。

五、　二极管的作用：

　　　　　　检波、整流、稳压、限幅、开关、钳位等

　　　　　1、整流二极管：

　　　　　　 整流二极管的作用是将交流电源整流成脉动直流电，它利用二极管的单向导电特性工作的。

　　　　　　　　

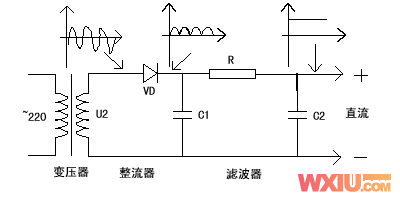

　　　 如图所示为整流电路，由于二极管的单向导电特性，在交流电压正半周时二析管ＶＤ导通，当输出在交流电压负半周时二极管ＶＤ截止，无输出。经二极管ＶＤ整流出来的脉动电压再经ＲＣ滤波器滤波后即为直流电压。

　　　　　2、检波二极管：

　　　 检波二极管是把叠加在高频载波中的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。

　　　　　3、开关二极管：

　　　 利用二极管单向导通的特性，在开关电路中可以对电流起接通和关断的作。

　　　　　4、稳压二极管：

　　　 稳压二极管是利用ＰＮ结反向击穿时电压基本上不随电流变化而变化的特点来达到稳压目的，对于稳压二极管其稳压值就是击穿电压值（根据负载电压选择稳压值）。

　　　　　　　　　

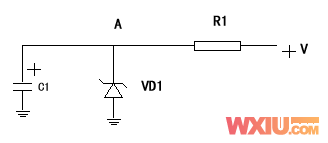

　　　 如图所示，Ｒ１具有限流保护作，保护稳压二极管ＶＤ１。这一电路中接入二极管的目的是为了稳定电路中Ａ的直流电压大小。这一稳压电路工作的原理是：直流电压+Ｖ经电阻Ｒ１加到ＶＤ１上，由于+Ｖ大于ＶＤ１稳压值，所以ＶＤ１处于击穿状态，将电压接地，这样ＶＤ１两端的电压大小不变，即Ａ点的电压稳定不变，这样供给电路的直流电压是稳定的。
