二极管的识别分类及测量,标签：电脑主板维修,主板维修教程,http://www.88dzw.com

　　　　　5、快恢复二极管（相当于两个稳压二极管）：

　　　 电路中起保护稳压的作用。这种二极管的开关特性好，反相恢复时间短，通常用于开关电源中作为整流二极管。
　　　　　　　　　　

　　　　　6、发光二极管：

　　　 发光二极管英文简称为“LED”，它是采用磷化镓、磷砷化镓等半导体材料制成的，可以将电能直接转换为光能的器件，并且同时具有普通二极管的单向导通性。

　　　　　7、光敏二极管：

　　　 把光能转换成电能，用于光控设施。



六、　二极管的测量及好坏判断

　　1、二极管的测量

　　　 将万用表打到蜂鸣二极管档，红表笔接二极管的正极，黑笔接二极管的负极，此时测量的是二极管的正向导通阻值，也就是二极管的正向压降值。不同的二极管根据它内部材料不同所测得的正向压降值也不同。

　　2、好坏判断

　　　 正向压降值读数在300--800为正常，若显示为0说明二极管短路或击穿，若显示为1说明二极管开路。将表笔调换再测，读数应为1即无穷大，若不是1说明二极管损坏。

　　　 正向压降值在200左右时，为稳压二极管；快恢复二极管的两读数都在200左右正常。
　　　　　　　　　　　　　　　

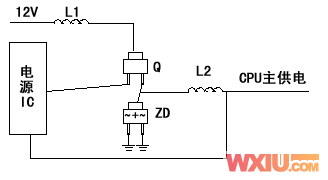

　　　　　　　　　　　　　　快恢复二极管的测量方法

六、　二极管的代换原则

　　　 1、主板上的二极管只要大小、模样相同即可代换，如红色的玻璃管。

　　　 2、不同用途之间的二极管不能代用，硅二极管和锗二极管之间也不能代用。

　　　 3、快恢复二极管中，RBYR1535、PBYR2045、PBYR2545这三种型号可互换使用，其它要原型号代换。

　　　 4、更换二极管时要认清正负极，不能接反，否则电路不能正常工作。

　　　 5、二极管为开路故障时可以先不拆下，直接用一个新的二极管并联上去（焊在原二极管的引脚焊点上）。

　　　 6、怀疑二极管击穿或性能不良时，一定要将原二极管拆下，再焊上新的二极管。
