  摄像机这阵子来在技术上似乎很沉寂,红外一体机炒了那么久,卖的人卖的很高兴,吹的人也吹上天,用的人也骂翻天,反正也就这样不了了之,想写些东西,偏偏找不到题材, 还好最近各厂家的炒做题材移到了两个项目: “宽动态” “低照度”,所以赶紧写些东西,让大家有个初步的了解.先谈谈”宽动态”

其实“宽动态” “低照度”,并不是新的技术或观念,这是摄像机长久来一直在追求的目标,可惜所有的重点还是捏在日本人手里,我们一样一样来分析:

宽动态摄像机:
所谓宽动态,就是把问题集中在解决逆光环境下所产生的问题.



摄像机在逆光时,因为整体入光量太大(窗外光线太强了),为避免过曝,快门速度会提高,这就导致背景(高亮度区)正常了,但主体(低亮度区)却曝光不足因此就黑掉了.

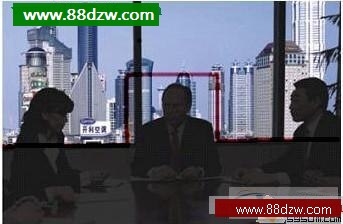

现象一: 测光为整体测光,现在是高速快门. 主体曝光不足,背景曝光正确

但我们主要是要看到屋内的人,窗外的景色在监控上实在不重要,怎么解决这问题? 就是改变测光的区域!  在D.S.P 内有个功能,就是能够指定测光的范围,一般把他定在中间1/9 区块, 或是再加上下面1/3合起来成一个凸字型.

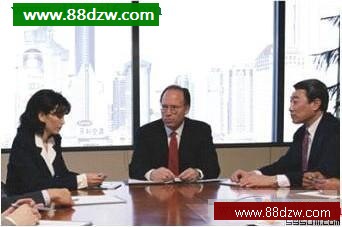

D.S.P以这区块来测光,因为这区块内光线较暗,所以快门速度就降下来了,导致这区块内曝光是正常的,但窗外就会过曝,如下图:




现象二: 测光为区域测光,现在是低速快门, 主体曝光正确,背景过曝

说到这里,有人会说:”这不就是背光补偿嘛!”,对! 就是背光补偿,那跟宽动态有什么关系?

呵呵! 所谓宽动态,就是能够兼具上面两图的优点,把主体跟背景都能曝光正常.

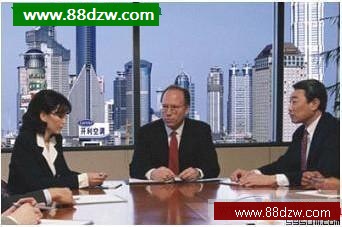

就像下面这张图一样.



那要怎样才能达到这种效果呢?

会电脑的人就知道了,如果你有一张高快门的,再一张低快门的,就能凑出来了,把高快门那张的背景剪下来




再把低快门那张的背景剪下来




两张一加:



这不就搞定了!

当然,不能用鼠标一点一点来弄,来不及了,因此,得写个软件,自动去判别明暗程度,自动取要的图,自动加起来,最重要的,要每秒能处理25祯,再开颗 D.S.P,把软硬件包在一起,就成了” 宽动态D.S.P 了

到这里,我们了解到:”宽动态影像必需有专用DSP,而且影像是”做”出来的!”
