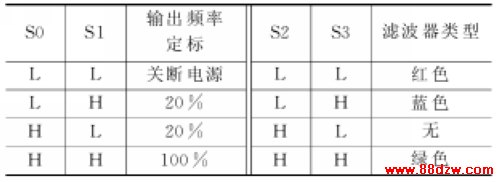

表1  S0、S1及S2、S3的组合选项

2  TCS230识别颜色的原理

　　由上面的介绍可知，这种可编程的彩色光到频率转换器适合于色度计测量应用领域，如彩色打印、医疗诊断、计算机彩色监视器校准以及油漆、纺织品、化妆品和印刷材料的过程控制和色彩配合。下面以TCS230在液体颜色识别中的应用为例，介绍它的具体使用。首先了解一些光与颜色的知识。

　　（1）  三原色的感应原理
　　通常所看到的物体颜色，实际上是物体表面吸收了照射到它上面的白光(日光)中的一部分有色成分，而反射出的另一部分有色光在人眼中的反应。白色是由各种频率的可见光混合在一起构成的，也就是说白光中包含着各种颜色的色光(如红R、黄Y、绿G、青V、蓝B、紫P)。根据德国物理学家赫姆霍兹(Helinholtz)的三原色理论可知，各种颜色是由不同比例的三原色(红、绿、蓝)混合而成的。

　　（2）  TCS230识别颜色的原理
　　由三原色感应原理可知，如果知道构成各种颜色的三原色的值，就能够知道所测试物体的颜色。对于TCS230来说，当选定一个颜色滤波器时，它只允许某种特定的原色通过，阻止其他原色的通过。例如：当选择红色滤波器时，入射光中只有红色可以通过，蓝色和绿色都被阻止，这样就可以得到红色光的光强；同理，选择其他的滤波器，就可以得到蓝色光和绿色光的光强。通过这三个值，就可以分析投射到TCS230传感器上的光的颜色。

　　（3）  白平衡和颜色识别原理
　　白平衡就是告诉系统什么是白色。从理论上讲，白色是由等量的红色、绿色和蓝色混合而成的；但实际上，白色中的三原色并不完全相等，并且对于TCS230的光传感器来说，它对这三种基本色的敏感性是不相同的，导致TCS230的RGB输出并不相等，因此在测试前必须进行白平衡调整，使得TCS230对所检测的“白色”中的三原色是相等的。进行白平衡调整是为后续的颜色识别作准备。在本装置中，白平衡调整的具体步骤和方法如下：将空的试管放置在传感器的上方，试管的上方放置一个白色的光源，使入射光能够穿过试管照射到TCS230上；根据前面所介绍的方法，依次选通红色、绿色和蓝色滤波器，分别测得红色、绿色和蓝色的值，然后就可计算出需要的3个调整参数。

　　当用TCS230识别颜色时，就用这3个参数对所测颜色的R、G和B进行调整。这里有两种方法来计算调整参数：① 依次选通三种颜色的滤波器，然后对TCS230的输出脉冲依次进行计数。当计数到255时停止计数，分别计算每个通道所用的时间。这些时间对应于实际测试时TCS230每种滤波器所采用的时间基准，在这段时间内所测得的脉冲数就是所对应的R、G和B的值。② 设置定时器为一固定时间(例如10 ms)，然后选通三种颜色的滤波器，计算这段时间内TCS230的输出脉冲数，计算出一个比例因子，通过这个比例因子可以把这些脉冲数变为255。在实际测试时，使用同样的时间进行计数，把测得的脉冲数再乘以求得的比例因子，然后就可以得到所对应的R、G和B的值。

3  TCS230的应用——颜色识别电路

　　基于上述分析，采用89C51和TCS230设计一个医用液体颜色识别装置。该装置具有结构简单、识别精度和效率高的特点，并且能够和上位机通信，以将识别的结果实时传送给上位机。由于是说明TCS230的使用情况，下面仅给出其中的TCS230识别电路，如图2所示。图2中用89C51的P1口的几图3软件流程个引脚来控制TCS230的各个控制引脚，而TCS230的输出引脚连接到89C51的定时器/计数器1的输入端(P35)。设置89C51定时器/计数器为相应的工作方式，初始化89C51定时器为一个定值，再选择TCS230的输出比例因子，并使能输出引脚。实际使用中，通过读取89C51计数器的值，就可以分别计算出TCS230的3种输出频率，进而确定R、G、B值及颜色。相应的软件流程如图3所示。
