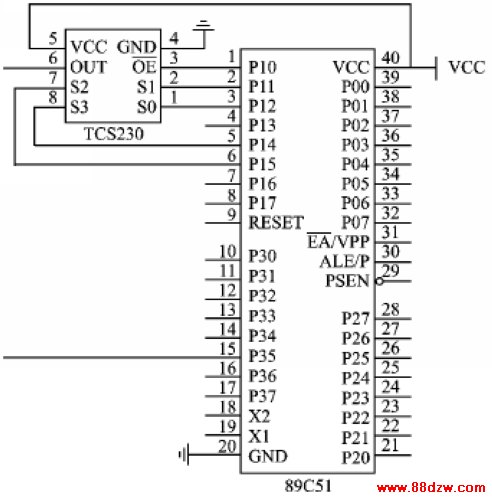

图2  TCS230颜色识别接口电路

　　在程序流程中：系统初始化负责设置89C51的定时器/计数器的工作方式，选择TCS230的输出比例因子，使能输出引脚以及通信参数的设置。初始化完成后，检测是否需要进行白平衡调整。如有，调整白平衡子程序；否则，转到下一步，检测是否需要进行颜色识别。如不需要颜色识别，返回；如需要颜色识别，调用颜色识别子程序，直到颜色识别完毕。


图3  软件流程

4  应用中需要注意的问题

　　①  颜色识别时要避免外界光线的干扰，否则会影响颜色识别的结果。最好把传感器、光源等放置在一个密闭、无反射的箱子中进行测试。

　　②  对光源没有特殊的要求，但是光源发出的光要尽量集中，否则会造成传感器之间的相互干扰。

　　③  当第1次使用TCS230时，或TCS230识别模块重启、更换光源等情况时，都需要进行白平衡调整。

结语

　　文章从TCS230的结构特点出发，介绍了色光理论和颜色识别的知识，以及白平衡的原理和进行调整的方法。结合一个具体的应用，给出了相应的硬件设计电路和软件流程图。该传感器和文中介绍的方法对进行其他的颜色识别，也有很大的帮助。
