MAX6625型温度传感器的原理及应用

文章摘要：摘 要：MAX6625是美国Maxim公司生产的一种新型智能温度传感器。它在风扇控制、温度告警、系统温度测量及工业设备中得到了广泛应用。介绍MAX6625的功能和结构，分析MAX6625的工作原理。给出采用MAX6625进行温度测控的电路及编程。关键词：MAX6625；智能数字温度传感器：12C总线：分布式控制1 引言 在系统温度测量和控制中,温度传感器的选用正从模拟式向数字式、从集成化向智能化的方向飞速发展。MAX6625是美国Maxim公司生产的一种新型智能温度传感器，它在风扇控制、温度告警、系统温度测量及工业设备中得到广泛应用。MAX6625将温度传感器、9位A／D转换器、可编程

MAX6625型温度传感器的原理及应用,标签：传感技术知识,传感器与检测技术,http://www.88dzw.com

摘  要：MAX6625是美国Maxim公司生产的一种新型智能温度传感器。它在风扇控制、温度告警、系统温度测量及工业设备中得到了广泛应用。介绍MAX6625的功能和结构，分析MAX6625的工作原理。给出采用MAX6625进行温度测控的电路及编程。
关键词：MAX6625；智能数字温度传感器：12C总线：分布式控制

1 引言
    在系统温度测量和控制中,温度传感器的选用正从模拟式向数字式、从集成化向智能化的方向飞速发展。MAX6625是美国Maxim公司生产的一种新型智能温度传感器，它在风扇控制、温度告警、系统温度测量及工业设备中得到广泛应用。MAX6625将温度传感器、9位A／D转换器、可编程温度界限报警和I2C总线串行接口集成在同一个芯片中。MAX6625内含9位A/D转换器．可代替LM75。内置的VPN引擎来实现。

　

2 结构和引脚功能

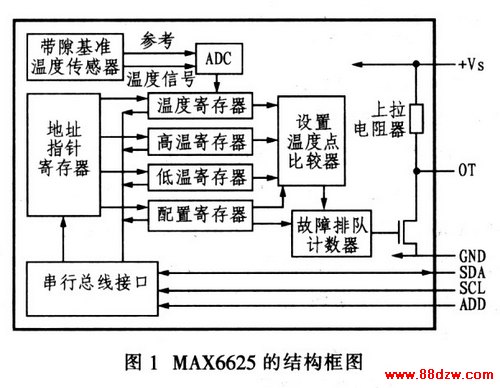

    MAX6625型智能数字温度传感器主要包括带隙基准电压源及温度传感器、A／D转换器、5个控制寄存器(地址指针寄存器、温度数据寄存器、上限温度寄存器、下限温度寄存器和配置寄存器)、设置温度点比较器、故障排队计数器和I2C串行总线接口电路等。其结构框图如图1所示。

　

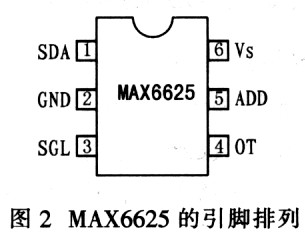

    MAX6625采用SOT23—6小型化封装．如图2所示。

　

    其引脚功能如下：SDA是12C兼容的串行双向数据线；SCL是12C兼容的串行时钟线；ADD是：I2C兼容的地址设置端；0T是温度告警输出端；Vs是电源；GND是电源地。

3 MAX6225的工作原理
    MAX6625通过FC总线接口由主控制器进行编程．设置OT端的告警模式和极性、温度告警点和读出测量温度数据。MAX6625为从器件，支持I2C总线的字节和字读，写操作命令。一条12C总线可接4个MAX6625．可实现一点和多点温度测量与控制。

3．1 地址选择
    MAX6625用ADD引脚设置地址。当ADD端连接到GND、Vs、SDA、SCL中的任意一个引脚时表示一个独立的地址，分别是1001000B、1001001B、1001010B、100101lB。当主控制器访问MAX6625时，首先将地址送到12C总线。

3．2 MAX6625的初始设置
    在进行正常工作之前应首先设置好MAX6625OT告警端的工作模式和极性、告警的高温点和低温点。这些功能的实现是由主控制器通过12C总线向MAX6625内部的相关寄存器写特定的数据完成的。下面介绍MAX6625内部的5个寄存器、OT告警工作模式和极性确定及寄存器数据的写入过程。

3．2．1 MAX6625的控制寄存器
    (1)地址指针寄存器
    主控制器通过．I2C总线向地址指针寄存器写人数据．确定其他4个寄存器之一被选择。地址指针寄存器的数据格式和其他寄存器的选择如表1所示。当Dl、D0=00时，选择温度寄存器；当D1、D0=01时．选择配置寄存器；当D1、DO=10时，选择低温寄存器；当Dl、DO=11时，选择高温寄存器。
