3．3 读温度寄存器
    在简单的温度控制中，只需进行初始设置即可。在温度测量与显示应用中则需要读出MAX6625温度寄存器的当前值。其读取过程是首先选择要读的MAX6625，然后选择读取的寄存器，在读寄存器数据时，重写MAX6625的地址，但R／W位应为1。

4 MAX6625的应用与编程

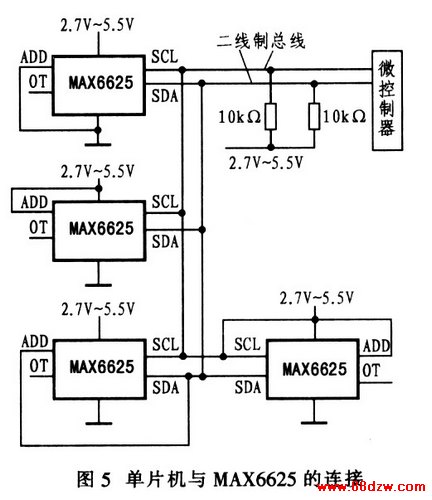

    MAX6625可应用在风扇控制、温度告警、系统温度控制和工业设备中。这里列举分布式温度监控与显示的应用实例．仅给出单片机与4个MAX6625的连接电路。如图5所示。在应用编程时，应根据系统要求首先用单片机设置MAX6625，其次是读MAX6625中温度寄存器的值。

4．1 MAX6625的设置程序
    在分布式多点温度测量或监控应用中，MAX6625的初始设置包括MAX6625的选择、配置寄存器的数据写入及高、低温寄存器的写操作。下面以器件1为例进行编程。由于AT89C51无专用的12C总线接口．因而这里以模拟12C接口进行编程。

    (1)配置寄存器的写入程序
WRITE：LCALL START ：产生起始位
MOV A．#10010000B；MAX6625器件1
地址．R／W=O
LCALL WRBYT ：写器件地址
LCALL CACK ：查询MAX6625应答
JB FO，WRITE ；无应答重新开始
MOV A，#00000001B；有应答
LcALL WRBYT ：写入配置寄存器地址
LCALL CACK
JB F0，WRITE
MOV A，#00010000B：写配置寄存器数据
LCALL WRBYT
LCALL CACK
JB FO，WRITE
LCALL STOP ；产生停止位
RET

    (2)高，低温寄存器的写入程序
WRWEl：LCALL STAlit ；产生起始位
MOV A．#10010000B；MAX6625器件l
的地址写，R/W=O
LCALL WRBYT ：写器件地址
LCALL CACK ：查询MAX6625应答
JB F0，WRITEl ；无应答重新开始
MOV A．#00000011B；有应答
LCALL WRBYT ：写入高温寄存器地址
LCALL CACK
JB F0，WRITEl
MOV A，#01010000B；写高温寄存器高
8位
LCALL WRBYT
ICALL CACK
JB FO，WRITEl
MOV A,#00OO000B：写高温寄存器低8位
LCALL WRBYT
LCALL CACK
JB F0，WRITEl
LCALL STOP
RET
    低温寄存器的编程设置只要改变地址和数据即可。

4．2 MAX6625的寄存器读程序
    MAX6625的寄存器读程序包括温度寄存器的读、高，低温寄存器的读和配置寄存器的读。温度寄存器的读程序如下：
READ：LCALL sTART
MOV A．#10010000B
IJCALL WRBYT：写读MAX6625的地址
LCALL CACK
JB F0，READ
MOV A．#0000000B
LCALL WRBYT ：写温度寄存器的地址
LCALL CACK
JB F0，READ
LCALL START
MOV A，#10010001B；R，W=1
LCALL WRBYT ：写读MAX6625的地址
LCALL CACK
JB F0，READ
LCALL RDBYT ：读温度寄存器高8住
LcALL MACK ：主控制器回答
LCALL RDBYT ：读温度寄存器低8位
LCALL MNACK ：主控制器不回答
LCALL STOP
RET

    因篇幅所限．相关子程序省略。MAX6625智能数字温度传感器可配合各种徽控制器构成智能化温控系统。它还可以脱离微控制器单独工作．构成一个温控仪。
