图4  接口板结构框图

图5是测试程序流程图，图6是设备全图，测试具体步骤如下。

图5  测试程序流程图

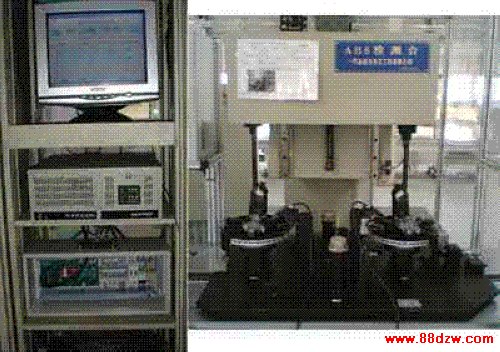

图6  设备全图

1 开机运行程序，首先进行程序初始化，包括读入参数设置值、初始化数组和簇。
2 测试程序每50ms扫描一次“测试指令”脉冲信号，该脉冲信号至少保持200ms。一旦扫描到“测试指令”脉冲信号，就开始测试。
3 上次的测试结果首先要清零。
4 接口板上的继电器K1和K13上电接通，连接ABS传感器，并施加12V电压，进行第一次测试，对测试值进行计算。
5 接口板上的继电器K13保持连接ABS传感器，K1断开，将电压切换到3.3V，进行第二次测试，并对测试值进行计算。
6 将计算结果汇总，得出结论。
7 输出计算结果和测试结论，发送给PLC测试完成及合格与否的I/O信号；在测试软件的主界面上显示计算结果和测试结论；将计算结果附加上时间、日期和条形码一起对应存盘。
8 等待PLC的反馈信号，在3s之内，收到PLC发回的“结果收到”信号，则返回步骤2，处于等待“测试指令”脉冲信号，准备下次测试；否则进行报警提示。

程序设计要点

以LabVIEW的标准状态机为模板，共19个框。建立4个簇作为数据的高速公路，它们分别是：ABS与REF顺序比较、参数设置、计算结果和测得数据。共有15个子程序被调用来完成测试、参数设置和硬件测试等功能。

显示画面可以在“查看数据”、“第一次波形”、“第二次波形”和“参数设置及硬件测试”四个界面间切换。默认画面是“查看数据”，也是主界面，如图7所示。在默认画面上显示出要求测试项目的计算值、测试结果和此次程序运行后测试的数量、合格的数量及合格率。在测试过程中，有测试进程显示。在“第一次波形”和“第二次波形”画面中显示出两次连续测试的ABS信号和REF信号波形。图8是第一次测试波形。在“参数设置及硬件测试”画面中，授权用户能进行参数设置。需要对系统进行调试时，能进行硬件测试。每天以日期为文件的前缀生成数据记录文件，如“2006-6-3_ABS”。

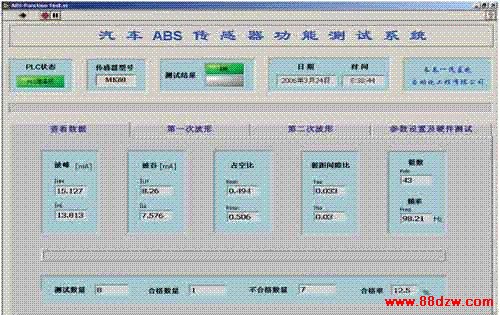

图7  主界面

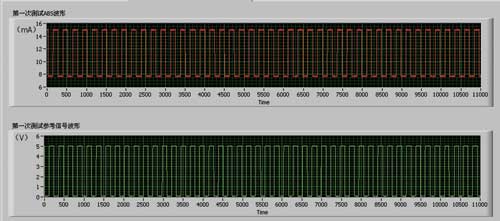

图8  第一次测试波形

在测试数据前面加上日期、时间和被测试件的条形码一起对应存盘，每测试一次添加一行，在均为80G的C盘和D盘中同时存储，以保证数据的安全性，便于数据追溯，数据存储格式如表1所示，用Excel软件可以查看该记录文件。

由于采集速度很快，虽然在理论上认为方波信号的上升沿和下降沿是跳变的，如可以说从0V跳变到5V，但是，如果把这个跳变过程放大很多倍，就能捕捉到从0V跳变到5V的中间值，可能是2.7V、3.5V等。就是类似于这样的跳变过程中的一个值，就是波峰或波谷超限的值。通过对采集数据的分析，发现根据需要的采样速率和方波的频率，在跳变过程中最多能产生一个中间值，这样，在程序中将这样的中间值识别出来并加以过滤，就避免了假的不合格的数据参与计算。另外，虽然从宏观上：如果ABS传感器合格，参考信号有45个齿，ABS就应该有43个齿。但是，通过对纸制模型的分析，发现在采样开始的瞬间，ABS或参考信号（简称REF）的相对状态不同，计算数值是不一样的。即如果脉冲顺序判断结果是REF先于ABS，则以REF为基准，在REF=46时，ABS=43即为正确；如果脉冲顺序判断结果是ABS先于REF，则以ABS为基准，在ABS=44时，REF=45即为正确；如果脉冲顺序判断结果是ABS与REF同时到来，则以ABS为基准，在ABS=43时，REF=45即为正确。
