温度传感器在笔记本电脑中的应用
[09-12 18:39:47] 来源:http://www.88dzw.com 传感技术 阅读:8547次
文章摘要: 集成温度传感器内部的电流源会送出二个不同的电流,ADC在不同电流时读出不同的二极管正向压降。也就是当电流源送出高电流IDH时,ADC读数VDH。IDH和VDH的关系式为 当电流源送出低电流IDL时,ADC读数VDL。IDL和VDL的关系式为 将 (4) 式除以 (5) 式,可得到 将 (6) 式二边取对数并作整理,我们可以得到 由于n、k和q为常数,而IDH和IDL由温度传感器内部产生,因此由VDH和VDL的变化量我们就可以测出温度。 远程二极管测量回路杂散电阻的影响 实际应用中,用于远程温度检测
温度传感器在笔记本电脑中的应用,标签:传感技术知识,传感器与检测技术,http://www.88dzw.com
集成温度传感器内部的电流源会送出二个不同的电流,ADC在不同电流时读出不同的二极管正向压降。也就是当电流源送出高电流IDH时,ADC读数VDH。IDH和VDH的关系式为
当电流源送出低电流IDL时,ADC读数VDL。IDL和VDL的关系式为
将 (4) 式除以 (5) 式,可得到
将 (6) 式二边取对数并作整理,我们可以得到
由于n、k和q为常数,而IDH和IDL由温度传感器内部产生,因此由VDH和VDL的变化量我们就可以测出温度。
远程二极管测量回路杂散电阻的影响
实际应用中,用于远程温度检测的二极管位于CPU或图形处理芯片内部,二极管内阻及印刷电路板的寄生电阻会影响远程温度测量的准确度。假设远程二极管测量回路的等效寄生电阻为RP,当电流源送出高电流IDH时,ADC实际读到的电压VADC_H为:
当电流源送出低电流IDL时,ADC实际读到的电压VADC_L为

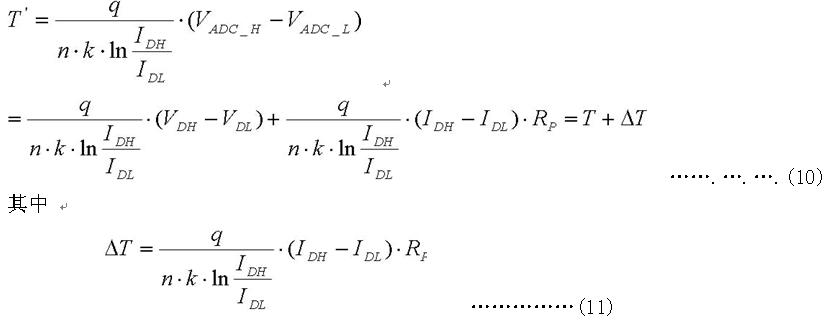

将 (8) 式和 (9) 式代入 (7) 式,我们可得到
点击看原图
由 (11) 式所得到的结果,当 (IDH – IDL)․RP 愈大时,温度检测误差愈大。在此,我们以MAX6642为例,k、q、n由CPU内部温度检测二极管决定,n ≈ 1.0080,由MAX6642的规格书可知:IDH =100uA、IDL =10uA,将这些参数代入 (11) 式,可得:
