新型线性温度传感器及其应用
[09-13 21:18:56] 来源:http://www.88dzw.com 电子制作 阅读:8629次
文章摘要:线性C型温度传感器的外形如图1,典型应用如图2所示。该传感器是一种温度电压转换器,线性度良好(见图3)。它还兼具热电偶、热敏电阻的优点。此外,该传感器因测温范围宽(-200℃~+200℃)、电压温度系数高(2mV/℃~4mV/℃)、线性度好、互换精度高、反应速度快、稳定性好(±0.05℃/年),还提供有0℃基准电压,所以用它设计温度仪表时,只要知道传感器在0℃时的基准电压值和电压温度系数值即可,省去了非线性温度传感器所需的线性化补偿网络的复杂设计和计算,降低了成本,增加了可靠性,提高了精度。因此,线性C型温度传感器问世以来,立刻受到青睐,在冰箱、空调制冷、火灾报警、工业管道、纺织

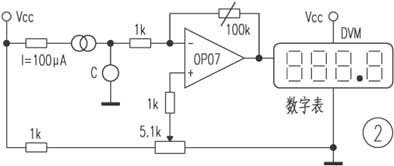

新型线性温度传感器及其应用,标签:电子制作网,http://www.88dzw.com线性C型温度传感器的外形如图1,典型应用如图2所示。该传感器是一种温度电压转换器,线性度良好(见图3)。它还兼具热电偶、热敏电阻的优点。此外,该传感器因测温范围宽(-200℃~+200℃)、电压温度系数高(2mV/℃~4mV/℃)、线性度好、互换精度高、反应速度快、稳定性好(±0.05℃/年),还提供有0℃基准电压,所以用它设计温度仪表时,只要知道传感器在0℃时的基准电压值和电压温度系数值即可,省去了非线性温度传感器所需的线性化补偿网络的复杂设计和计算,降低了成本,增加了可靠性,提高了精度。因此,线性C型温度传感器问世以来,立刻受到青睐,在冰箱、空调制冷、火灾报警、工业管道、纺织印染、矿山机械、化工设备、生化制药、医疗器械、石油仪器、温室园艺、孵化养殖、地温测量、粮食储保、国防科技等领域大量应用。有关专家预测:在-200℃~+200℃的温度领域内,线性温度传感器将独领风骚。

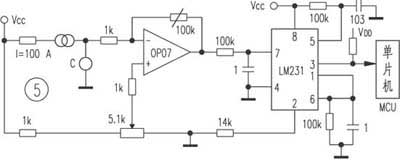

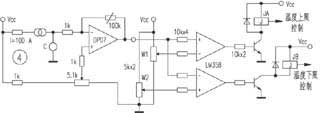

线性C型温度传感器应用电路非常简单。如只控温不显示温度,可采用图4的电路对加热或风冷装置进行位式控制,成本极低。若要获得更高的测量和控制精度,可采用图5电路与单片机接口,由单片机实现校准、限控、PID调节或脉宽式调功控制。
