高输入阻抗三运放差动放大电路图

[12-17 04:29:39]   来源:http://www.88dzw.com  运算放大电路电路图   阅读:8706

文章摘要:该电路常用于监测信号的前置放大或各种数据放大,因而有时也称为数据放大电路。如图采用四运放OP-09A集成芯片,为了提高输入阻抗,这里仍然采用同相输入端加入信号电压的方法,同时为了保证两个信号源都加到运放的同相输入端,采用两个同相放大电路A1和A2组成第一级放大。电路结构对称,除了具有高输入阻抗外,还具有很高的共模抑制性能,第二级为差动放大电路。该电路可用于信号源有公共地端和不接地两种情况,图中所示为两信号源均有接地端的情况,若不需接地点时,可将两信号源的地点直接相连而悬空(即不与任何点相连)。该电路的基本关系如下:OP-09A四运放集成运放的电特性(VD=±15V,TA=25℃)电路图 &qu

高输入阻抗三运放差动放大电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com

  该电路常用于监测信号的前置放大或各种数据放大,因而有时也称为数据放大电路。如图采用四运放OP-09A集成芯片,为了提高输入阻抗,这里仍然采用同相输入端加入信号电压的方法,同时为了保证两个信号源都加到运放的同相输入端,采用两个同相放大电路A1和A2组成第一级放大。电路结构对称,除了具有高输入阻抗外,还具有很高的共模抑制性能,第二级为差动放大电路。该电路可用于信号源有公共地端和不接地两种情况,图中所示为两信号源均有接地端的情况,若不需接地点时,可将两信号源的地点直接相连而悬空(即不与任何点相连)。

  该电路的基本关系如下:

  OP-09A四运放集成运放的电特性(VD=±15V,TA=25℃)

高输入阻抗三运放差动放大<a target=电路图 " src="/pd_dianzi/UploadPic/2010-11/20101121215222161.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>



  如图1 所示高输入阻抗三运放差动放大电路图

OP-09A四运放集成运放的电特性表



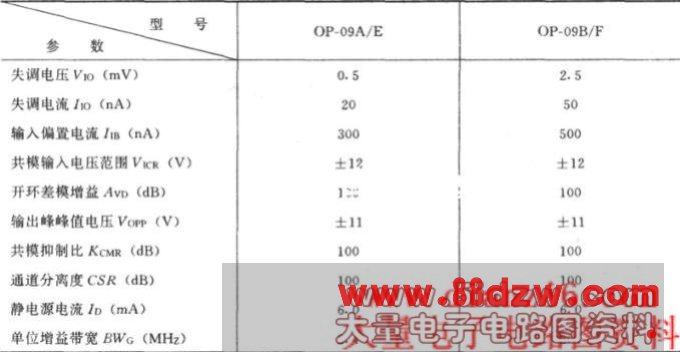

  如表1 所示OP-09A四运放集成运放的电特性表
