自动选择极性的电E放大电路图

[09-13 21:02:11]   来源：http://www.88dzw.com  运算放大电路电路图   阅读：8126次

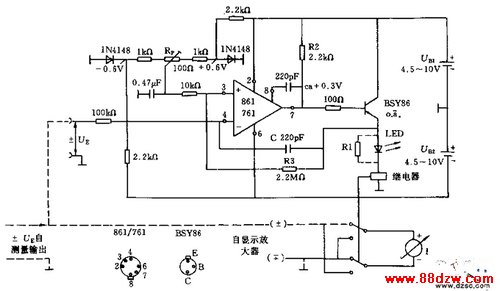

文章摘要：通过转换开关改换测量电压的极性既费时又易产生错误。本图所示简单电路中采用继电器可以实现自动转换极性功能。运算放大器861或761作比较器用。输出电压通过射极跟随器控制继电器。同继电器线圈串接发光二极管，以显示所选择的信号极性。欢迎转载,信息来自www.88dzw.com

自动选择极性的电E放大电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　通过转换开关改换测量电压的极性既费时又易产生错误。本图所示简单电路中采用继电器可以实现自动转换极性功能。运算放大器861或761作比较器用。输出电压通过射极跟随器控制继电器。同继电器线圈串接发光二极管，以显示所选择的信号极性。

　　欢迎转载,信息来自www.88dzw.com




Tag:运算放大电路电路图，电路图讲解,电路图练习，电子电路图 - 运算放大电路电路图
