具有4个“与非”功能的TTL-MOS驱动器电路图
[09-13 21:05:22] 来源:http://www.88dzw.com 数字电路电路图 阅读:8362次

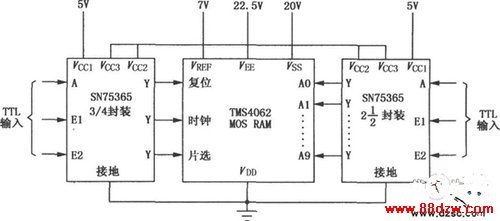

文章摘要:本图是带有4个“与非”功能的TTL-MOS驱动器,是TTL电路与大电流或高电压系统的接口,能够驱动大电容性负载,与多种通用的MOS RAM相容。其转换速度高、功耗低、每两个驱动器有两个公共的使能输入端,采用标准双极型和MOS电路的电源。SN75365的驱动4062型P沟道MOS RAM的接线图如图所示。 欢迎转载,信息来源www.88dzw.com
具有4个“与非”功能的TTL-MOS驱动器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com本图是带有4个“与非”功能的TTL-MOS驱动器,是TTL电路与大电流或高电压系统的接口,能够驱动大电容性负载,与多种通用的MOS RAM相容。其转换速度高、功耗低、每两个驱动器有两个公共的使能输入端,采用标准双极型和MOS电路的电源。SN75365的驱动4062型P沟道MOS RAM的接线图如图所示。
欢迎转载,信息来源www.88dzw.com
