带有“或非”逻辑功能的外围驱动器电路图

[09-13 21:05:23]   来源：http://www.88dzw.com  数字电路电路图   阅读：8943次

文章摘要：SN55454B／75454B是输入端与TTL或DTL电路相容的具有“或非”逻辑功能的外围驱动器，其输出电流为300mA，具有输出电压高、转换速度快等特点。其作为多功能逻辑信号比较器使用的电路如图所示。 欢迎转载，信息来源www.88dzw.com

带有“或非”逻辑功能的外围驱动器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

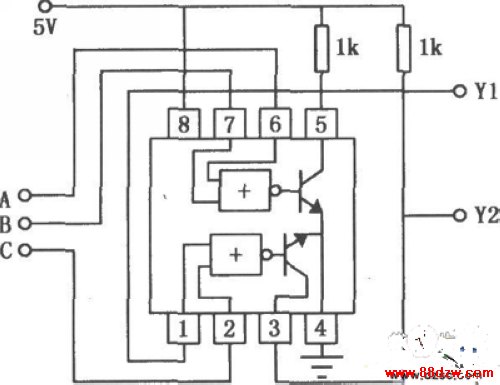

　　SN55454B／75454B是输入端与TTL或DTL电路相容的具有“或非”逻辑功能的外围驱动器，其输出电流为300mA，具有输出电压高、转换速度快等特点。其作为多功能逻辑信号比较器使用的电路如图所示。
